半橋的分類及型號
出處：楊真人 發布于：2008-04-08 10:48:08
半橋是把兩只整流二極管按照一定要求連接起來封裝在一起的整流器件。
(1)半橋的分類 半橋按照二極管連接方式的不同進行分類，可分為:
①兩個二極管的正極相連構成的半橋。
?、趦蓚€二極管負極相連構成的半橋?！ ?BR> ③兩個二極管獨立構成的半橋。如圖所示。

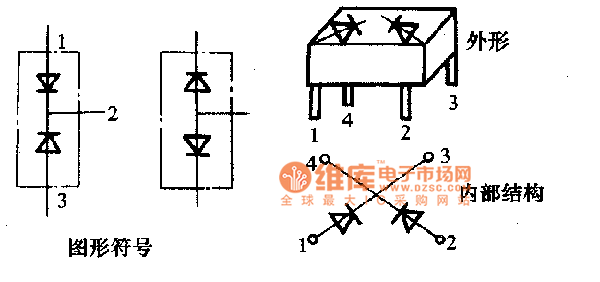

圖:半橋的外形、內部結構和圖形符號
(2)電路符號與引腳 如圖3-63所示。電路符號中的數字表示引腳次序，使用時不要接錯。①、③腳為正極、②腳為共用負極。對于四引線的半橋需先按電路要求將其獨立的兩個二極管連接起來，再接人電路使用。
半橋的型號較多，主要有 1/2QLO·5A/50-1000V、1/2QLlA/50-1000V、1/2QL1.5A/50-1000V等。
