雙基極二極管
出處：徐贊 發布于：2008-04-08 10:40:12
雙基極二極管又稱單結晶體管，他有兩個基極和一個發射極，如圖所示。兩個基極分別由Bl和B2表示，發射極用E表示。圖的為雙基極二極管的圖形符號。
雙基極二極管的參數中基極間電阻ＲBB是指發射極開路狀態下，兩個基極的電阻。而分壓比是指發射極E到基極由之間電壓和基極B2到Bl之間的電壓之比。以上兩個參數是雙基極二極管的主要參數。谷點電壓Ｕv是表示雙基極二極管由負阻區進人飽和區的分界點時，與其對應的發射區電壓。即雙基極二極管赴于導通狀態的電壓值，如發射極電壓ＵE低于谷點電壓Ｕv，雙基極二極管就進大了截止?fàn)顟B(tài)。

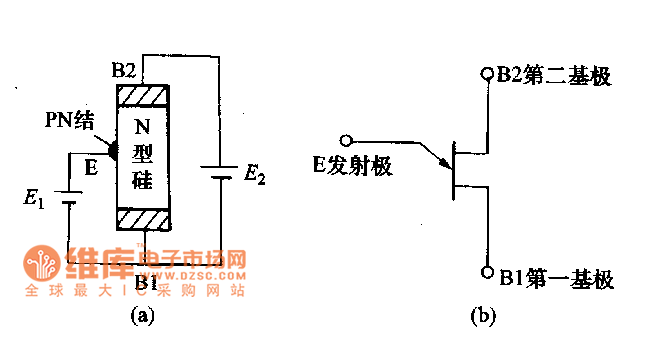

圖:雙基極二極管結構與圖形符號
(a)結構;(b)圖形符號
雙基極二極管主要用于震蕩電路、脈沖電路以及定時電路等。如晶閘管觸發器、時間繼電器、單穩態觸發器等。
雙基極二極管的參數中基極間電阻ＲBB是指發射極開路狀態下，兩個基極的電阻。而分壓比是指發射極E到基極由之間電壓和基極B2到Bl之間的電壓之比。以上兩個參數是雙基極二極管的主要參數。谷點電壓Ｕv是表示雙基極二極管由負阻區進人飽和區的分界點時，與其對應的發射區電壓。即雙基極二極管赴于導通狀態的電壓值，如發射極電壓ＵE低于谷點電壓Ｕv，雙基極二極管就進大了截止?fàn)顟B(tài)。
圖:雙基極二極管結構與圖形符號
(a)結構;(b)圖形符號
雙基極二極管主要用于震蕩電路、脈沖電路以及定時電路等。如晶閘管觸發器、時間繼電器、單穩態觸發器等。
