晶體三極管的電流放大系數是通過什么方式進行標注的
出處：tyw 發布于：2008-04-08 10:10:30
晶體三極管的電流放大系數一般標注的方法有兩種，即色標法和英文字母法。

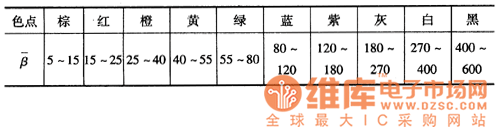

色標法是在三極管的頂部標上不同顏色的色點，表示不同的β值。鍺、硅、高、低頻小功率管、硅低頻大功率管D系列、DD系列、3CD系列分擋標記如表1所示。
表1所示鍺低頻大功率3AD系列分擋標記如表1所示。

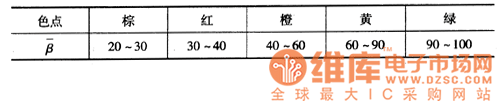

表2所示鍺3AD型色點含義
英文字母法就是在管子型號后面用英文字母表示β值的大小。但由于沒有統一的標準，因而每個型號中所用字母表示的β值也不太一樣。下面舉例說明。
例如需求量較大2SC1815型晶體管，其型號后面的英文字母所表示的β值是:0表示70-140倍、Y表示120-240倍、GR表示200-400倍、BL表示350-700倍。因此2SC1815-0就表示該管的放大倍數是70-140倍。
例如2SC2500型晶體管型號后面的英文字母A、B、C、D就分別表示其放大倍數為140-240倍、200-330倍、300-450倍、420-600倍。
