駐極體傳聲器的結構介紹
出處：chinaleao 發布于：2008-04-08 10:01:30
駐極體傳聲器由于體積小，重量輕，電聲性能好，結構簡單等優點，因而得到了廣泛的應用。如收錄機電路、聲控電路等。

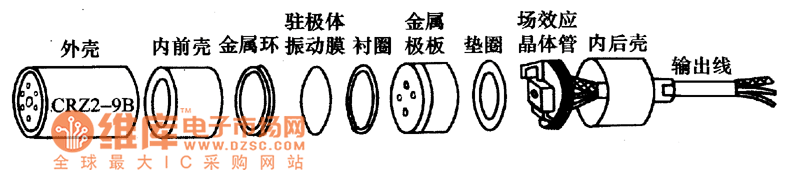

結構 內部結構如圖160所示。它是由聲電轉換系統和阻抗轉換系統兩部分組成的。其聲電轉換部分主要是駐極體振動膜和背極或稱后極板 (金屬極板)構成。這兩者形成一個電容，當有聲波時，駐極體膜振動時，便會使電容兩端的電場變化，從而產生了交變電壓。阻抗轉換部分由場效應晶體管(一般采用3DJ型)構成。為保護場效應管可在源極和柵極之間加一只二極管。
