肖特基二極管的封裝及外形
出處：xwj 發布于：2008-04-08 09:49:15
肖特基二極管的封裝采用TO-220.TO-3P封裝形式和表面封裝形式。
在TO-220封裝形式中，據其內部結構又可分為單管和對管兩種，對管又可分為共陰對管、共陽對管和串聯對管三種形式。如圖所示。
圖:肖特基二極管的引出腳方式
(a)共陽;(b)共陰;(c)、(d)串聯
圖所示為共陽對管，即兩管的正極相連。(b)為共陰對管，即兩管的負極相連。(c)、(d)為串聯對管。
肖特基二極管的外形如圖所示。
在TO-220封裝形式中，據其內部結構又可分為單管和對管兩種，對管又可分為共陰對管、共陽對管和串聯對管三種形式。如圖所示。

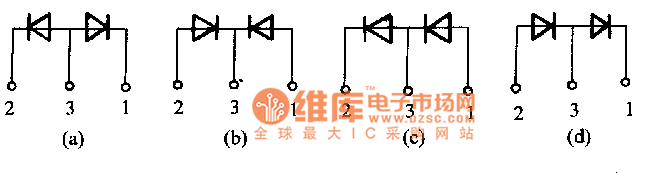

圖:肖特基二極管的引出腳方式
(a)共陽;(b)共陰;(c)、(d)串聯
圖所示為共陽對管，即兩管的正極相連。(b)為共陰對管，即兩管的負極相連。(c)、(d)為串聯對管。
肖特基二極管的外形如圖所示。

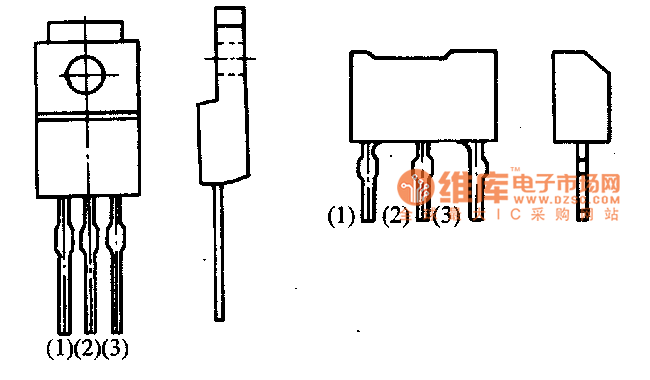

圖:肖特基二極管外形
關鍵詞：肖特基二極管的封裝及外形
