快恢復二極管
出處：wszqw 發布于：2008-04-08 09:41:16
快恢復二極管的結構與普通二極管不同，它不是一個單一的PN結，而是在P型與N型硅材料中間增加了一個基區I，構成PIN硅層。這種結構的二極管，由于基區很薄、反向恢復電荷很少、故使該種管子的反向恢復時間大為減小，其值一般為幾百納秒以下。同時使它的正向壓降較低，而使反向峰值電壓得到提高，其值可達幾干伏。
快恢復二極管(FRD)的優點是反向恢復時間短、開關特性好、體積小。廣泛用于脈寬調制器、不剮斷電源、開關電源、變頻調速器等電路中，作為高頻大電流整流、續流二極管應用。
快恢復二極管的內部結構和外形如圖所示。其內部結構可分為單管和對管兩種，在對管內部有兩只快恢復二極管，由于這兩只管子的接法不同，又可分為共陰對管和共陽對管。

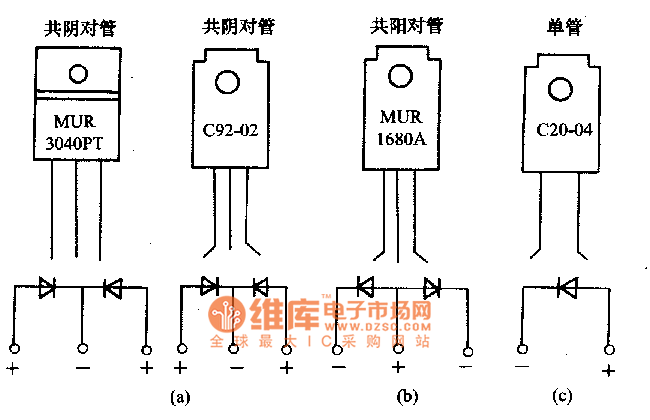

圖:快恢復二極管內部結構與外形
(a)共陰對管;(b)共陽對管;(c)單管
由于快恢復二極管的功率相差較大，其封裝采用了不同的形狀。20A以下的一般采用TO-220塑料封裝或DO-41、TO-15、DO-27封裝，20A以上的大容量的管子剛采用TO-3P金屬封裝，對于幾百安至幾千安的管子，采用了螺栓型或平板型封裝。
快恢復二極管(FRD)的優點是反向恢復時間短、開關特性好、體積小。廣泛用于脈寬調制器、不剮斷電源、開關電源、變頻調速器等電路中，作為高頻大電流整流、續流二極管應用。
快恢復二極管的內部結構和外形如圖所示。其內部結構可分為單管和對管兩種，在對管內部有兩只快恢復二極管，由于這兩只管子的接法不同，又可分為共陰對管和共陽對管。
圖:快恢復二極管內部結構與外形
(a)共陰對管;(b)共陽對管;(c)單管
由于快恢復二極管的功率相差較大，其封裝采用了不同的形狀。20A以下的一般采用TO-220塑料封裝或DO-41、TO-15、DO-27封裝，20A以上的大容量的管子剛采用TO-3P金屬封裝，對于幾百安至幾千安的管子，采用了螺栓型或平板型封裝。
