電動式揚聲器是被廣泛采用的一種揚聲器。它的特點是電氣性能優良、成本低，結構簡單、品種齊全、音質柔和、低音豐滿、頻率特性的范圍較寬等。是家用電器中采用多的一種揚聲器。

　　(1)工作原理。

　　1)音圈運動原理，電動式揚聲器是利用導體通過電流時產生的磁場與固定磁場之間的相互作用，使音圈產生機械運動，從而帶動振動膜 (紙盆)振動發出聲音。具體而言就是當功放電路輸出的音頻電流通過音圈時，音圈產生了隨音頻電流而變化的磁場，此變化的磁場與磁鐵產生的磁場之間發生相互作用，使音圈產生了運動。

　　2)發聲原理，當音圈作機械運動時，與其連接的紙盆也隨音圈的運動而產生振動，由于紙盆的振動，便使紙盆周圍的空氣作相應的振動，由此便產生了聲音。通過音圈的音頻電流越大，紙盆的振動幅度就越大，揚聲器發出的聲音就越大，音頻電流變小時，聲音隨音頻電流的下降而變小。

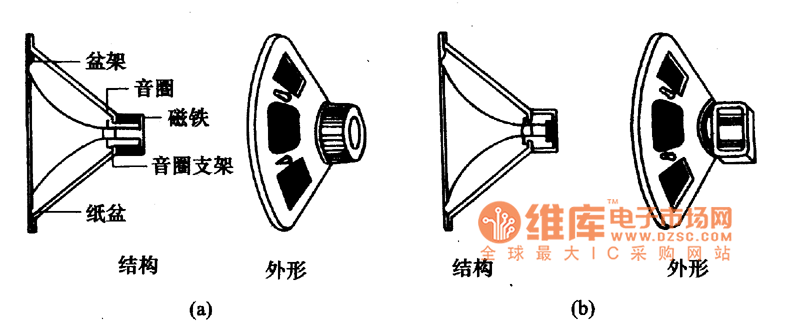

　　3)結構。外形與結構如圖151所示。主要由兩大部分組成，即磁路系統和振動系統。
　　4)電動式揚聲器的振動系統由音圈、紙盆、音圈定位支架組成。音圈是揚聲器的關鍵部件，它是用漆包線繞在圓筒形骨架上，漆包線的圈數不是太多，且采用平繞法，音圈的兩個引線用膠水沾在紙盆上。紙盆是由特制的模壓紙做成的，其形狀為圓錐體，如圖151所示。通常在紙盆的中心位置加有防塵罩，以避免塵土或其他雜物進入磁隙，卡住音圈。音圈的定位支片是為保證音圈保持在中心位置，不與軟鐵心作垂直振動，而不能左右晃動。定位支片是一種帶波紋的環形架，具有良好的彈性，所以能幫助紙盆做彈性振動。
