UFD剖面結構介紹
出處：最小二乘方 發布于：2008-04-07 16:38:59
真空熒光顯示器簡稱VFD。它是利用真空熒光管進行顯示的，其工作方式類同于電子管。
VFD的特點是工作電壓低、亮度高、體積小，而且它的價位較低，與LED相比能顯示出較小的字體，且沒有方向性。

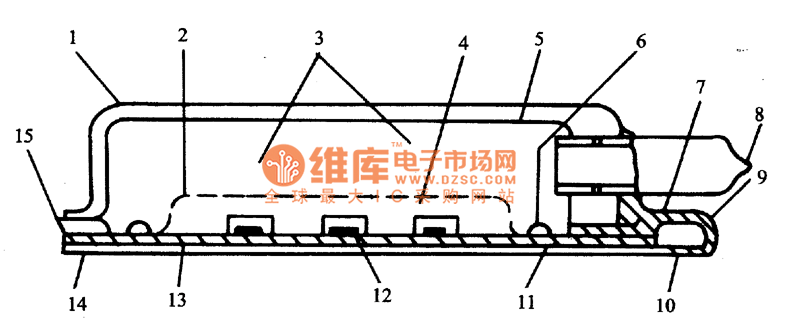

(1)真空熒光顯示器的結構 VFD的剖面結構如圖146所示。由柵極、陰極、陽極、面板玻璃、熒光粉、絕緣層等構成。
其中陰極由鎢絲做成，它是一種直熱式燈絲，給其加上交流電壓，溫度升至650°左右時才能發射電子。在陽極與陰極之間是柵極，它是極薄的金屬網，它的作用是控制屯子轟擊陽極表面熒光粉的速度。VFD是一個真空顯示器，為了維持其真空度，四周用玻璃粉進行了密封，內裝環狀消氣器，并留有排氣管。
(2)真空熒光顯示器的驅動方式 VFD的基本驅動方式是靜態驅動和動態驅動。
1)靜態驅動中，柵極是連在一起，給加恒定正電壓;陽極是分別引出，由譯碼驅動電路有選擇地施加正電壓;陰極由變壓器直接提供交流電壓。此種驅動方式適宜位數較少的熒光顯示電路。
2)動態驅動中，各個段位的柵極連在一起，并分別按段位引出;各個段位的陽極也連在一起，且柵極、陽極上均由驅動電路(集成電路)提供脈沖電壓。
