電容器的主要參數
出處:xwj 發布于:2008-04-07 14:27:18
(1)標稱容量與允許誤差 標在電容器外殼上的電容量數值稱為電容器的標稱容量。
為了便于生產和使用,國家規定了一系列容量值作為產品標準。E24、E12、E6、E3系列是國家標準,使用時應按以上標準進行選購,否則難以買到。

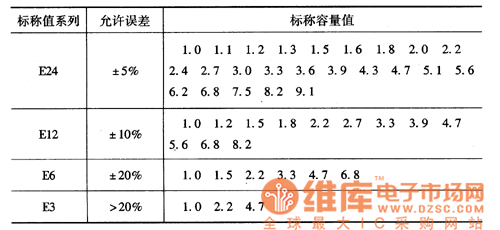

表1是電容器標稱容量系列和允許誤差。
表1所示電容器標稱容量值

實際應用時將所列數值再乘以10的n次方,n為正整數或負整數。
電容量的常用單位有:法拉 (F),微法 (μF),微微法(pF)。它們之間的換算關系為:1F=10(6)μO=μF=1O(12)pF
電容量的單位還有毫法 (mF)、納法 (nF)。1mF=100O坤F、1nF=10OOpF。
表1中的允許誤差是指電容器的標稱值與實際容量之差,除以標稱值所得的百分?jǐn)?shù)。誤差一般分為三級,可寫成I級、Ⅱ級、Ⅲ級即±5%、±10%、±20%。
(1)額定工作電壓 又稱耐壓值,是表示電容接人電路后,能長明、連續可靠的工作而不被擊穿所能承受的工作電壓。使用時不允許超過這個耐壓值,否則電容器就要損壞或被擊穿。
(2絕緣電阻是指電容器兩極之間的電阻,也叫漏電電阻。絕緣電阻的大小決定于電容器介質性能的好壞,絕緣電阻越大,表明電容器的質量越好。
(3)頻率特性 是指電容器在不同頻率的電路中工作時,電容量等參數隨頻率變化的性質。例如在高頻電路中工作的電容器,其電容量將相應減小。
電容器除上述參數外,還有溫度系數、損耗因數、漏電流等參數。
