干簧繼電器的特點介紹
出處：tiannan 發布于：2008-04-07 11:09:51
干簧繼電器的特點是結構簡單、動作靈活、壽命長、動作速度快、使用方便等。
干簧繼電器由一個或兩個干簧管和勵磁線圈組成，用于簧管作轉換，完成電路的接通與斷開。它的外形、圖形符號和工作原理如圖124所示。內部結構如圖125所示。干簧管的簧片由既磁導又電導的材料做成。并裝在充有惰性氣體的玻璃管中。磁導簧片的端部重疊并留有一定的間隙，其重疊部位就構成干簧管的開關觸點。
如果將磁鐵放到干簧管旁邊或把干簧管外面繞上線圈并通以電流，兩簧片在磁場的作用下，其觸點部分就感應出極性相反的磁極，產生相互吸引力，使簧片相接觸，使開關觸點閉合，構成通路。如果將磁鐵拿開，或切斷線圈的電流，兩簧片磁化現象消失，簧片靠自身的彈力，脫離接觸回復原位，觸點分開，電路被斷開。

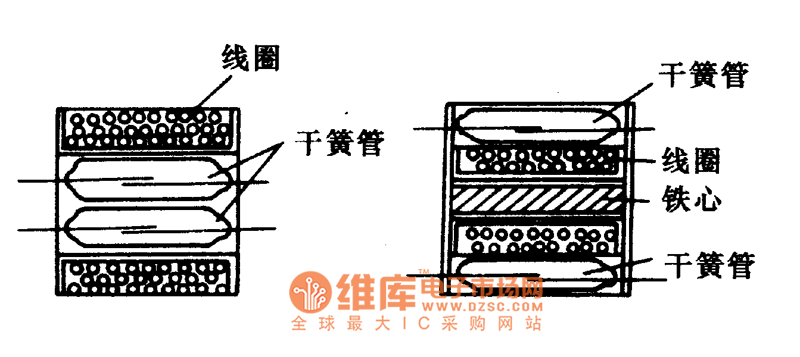

干簧管繼電器的線圈可以繞在干簧管的外面，如圖125所示，也可以放在干簧管的旁邊，如圖125所示。干簧管繼電器的型號有JAG-2-1、JAG2-2、JAG-2-3、JAG-2-4、JAG-4-1、JAG-4-2、JAG-5-2等。

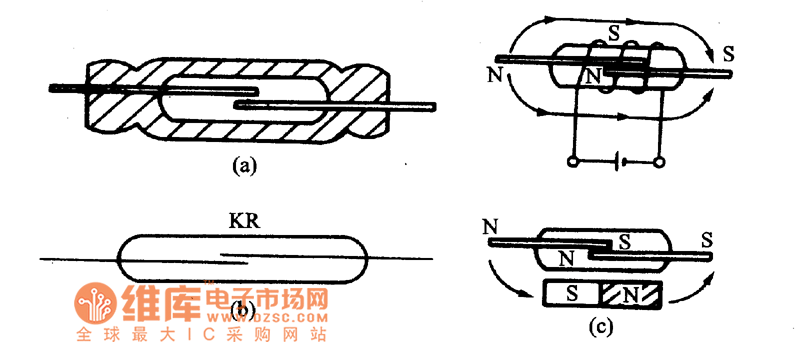

124圖 外形、圖形符號及工作原理
