黑白顯像管的圖形符號中各字母所代表的含義是什么
出處:cozy 發布于:2008-04-07 10:54:58

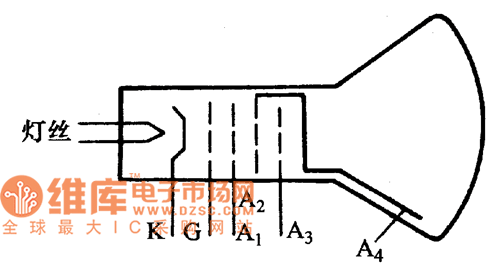

顯像管的圖形符號如圖1所示。
圖1所示顯像管的圖形符號

在圖形符號中標有很多字母,各字母所代表的含義如下:
1)燈絲。表示燈絲電壓的輸入端,共有兩個引出腳。
2)字母K。K表示陰極引腳,只有一個引出腳。
3)字母G。G表示控制極引腳,又可稱控制柵極、柵極或調制極。
4)字母A1。A,表示加速極,又稱陽極。
5)字母A2。A1表示高壓陽極,又稱第二陽極;它與第四陽極相連。
6)字母A3。A3表示聚焦極,又稱第三陽極。
7)字母A4。A4表示高壓陽極,又稱第四陽極。
