中頻變壓器
出處:tyw 發布于:2008-04-07 10:41:24
1)結構 中頻變壓器的結構基本與振蕩線圈相似,也是由膠木座、尼龍支架、磁帽和金屬屏蔽罩組成。中頻變壓器有單調諧式和雙調諧式,單調諧是指只有一個諧振回路,而雙調諧式具有兩個諧振回路。單調諧電路比雙調諧電路簡單,但選擇性差,而雙調諧電路的選擇性較好。它們的圖形符號如圖所示.

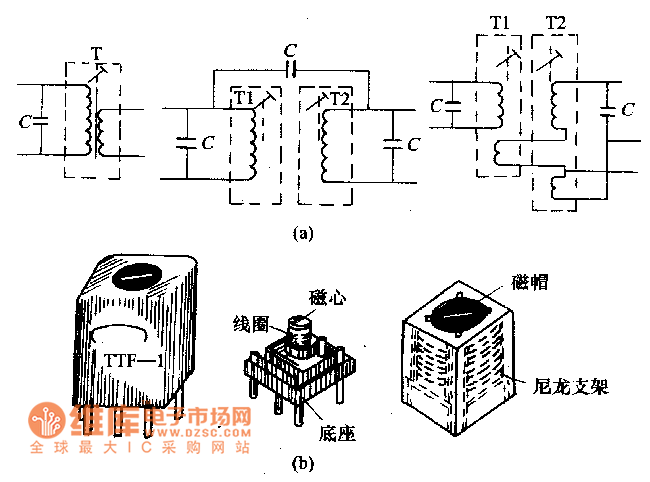

圖:中頻變壓器的圖形符號與外形
(a)電路符號;(b)外形
2)型號 中頻變壓器用于收音機或電視饑中,常見的收音機用中頻變壓器按尺寸分有:7mmx7mm、、lOmmxlOmm,l2mmxI2mm、25mmx2Omm等。它們的型號分別有:TTF-l、TTF一2、TTF一3、TTF一4等。
中頻變壓器與振蕩線圈往往是配套生產的,使用時可選擇配套產品。
調頻式收音機用中頻變壓器型號有:TP-04、TP-O5、TP-06、TP-07、TP-08、TP-O9、TP-lO、TP-ll、TP-l2、TP一13等,其中TP-04-TP-l0可與中放集成電路μPCl018C配合使用。
