振蕩線圈
出處:secend002 發布于:2008-04-07 10:04:41
振蕩線圈是超外差式收音機中不可缺少的元件。在超外差式收音機中需要產生一個比外來信號高465kHz的高頻等幅信號,這個任務就是由振蕩線圈與電容組成的振蕩回路完成的。
振蕩線圈分為中波振蕩線圈、短波振蕩線圈。振蕩線圈的結構如圖所示。
振蕩線圈的整個結構裝在金屬屏蔽罩內,下面有引出腳,上面有調節孔,磁帽相磁心都是由鐵氧體制成的。線圈繞在磁心上,再把磁帽罩在磁心上,磁帽上有螺紋,可在尼龍支架上旋上旋下,從而調節了線圈的電感量。

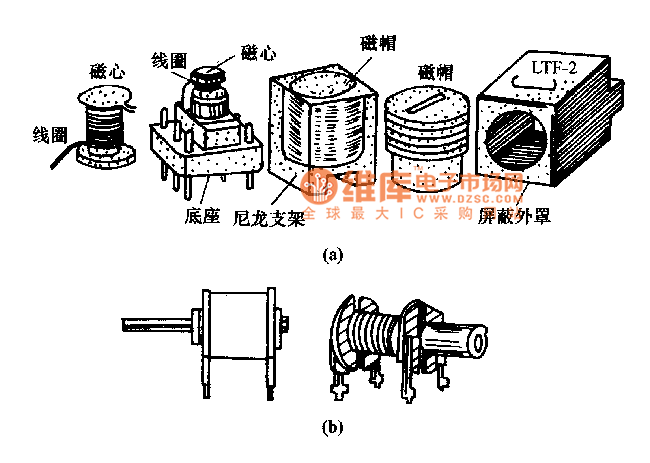

圖:振蕩線圈
(a)振蕩線圈的結構;(b)行振蕩線圈
在黑白電視機中也用了振蕩線圈,是用來調整行頻的,因此叫行振蕩線圈。它與行振蕩管組成振蕩屯路,當行頻偏離15625Hz時,調節行振蕩線圈的旋鈕,便可恢復證常的行頻,以達到行同步的目的。行振蕩線圈的外形如圖所宗,其內部由磁心及繞在磁心上的線圈構成。外部的調節旋鈕 (實為塑料桿)插入磁心的方孔中,調節旋鈕時,改變了磁心與線圈之間的相對距離,從而達到了改變電感量的目的。

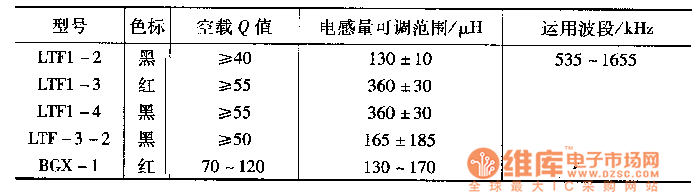

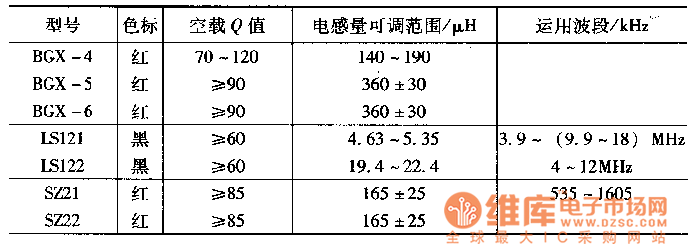

常用小型振蕩線圈規格如表所示。
表:常用小型振蕩線圈規格
