偏轉線圈
出處:davidli88 發布于:2008-04-07 09:54:24

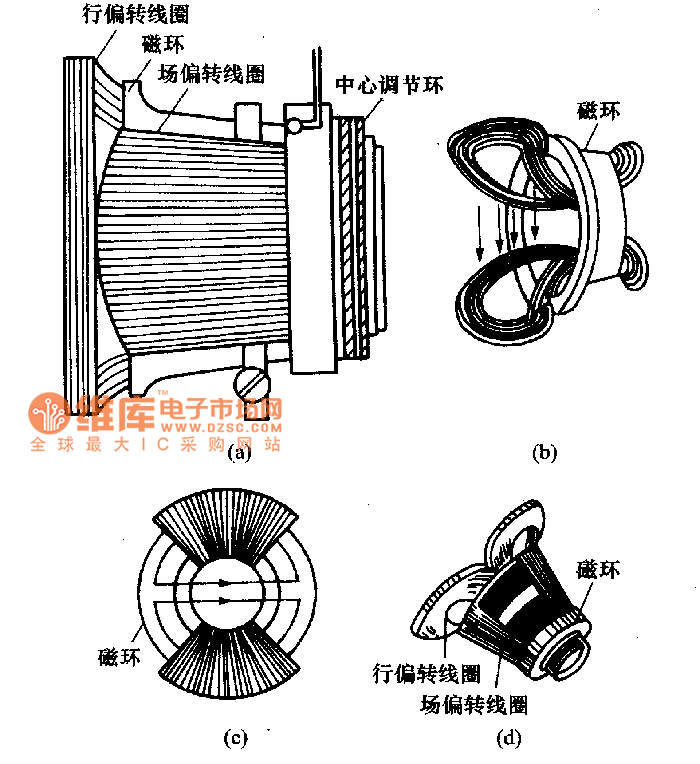

偏轉線圈的外形如圖所示。其中為外形側視圖,(b)為行偏轉線圈,(d)為場偏轉線圈,(d)為偏轉線圈的整體。
偏轉線圈是套在顯像管頸部的部件,偏轉線圈分為行偏轉線圈和場偏轉線圈。行偏轉線圈產生的磁場是垂直的,使顯像管內的電子束作水平方向偏轉。在行偏轉線圈外部套有鐵氧體磁環,用以提高Q值,把線圈分為上下兩部分,如圖所示,其目的是為了獲得比較均勻的磁場。
場偏轉線圈也分為兩個繞組,它們分別繞在鐵氧體磁環的左右兩側。如圖所示。場偏轉線圈產生水平方向的磁場,使電子束作垂直方向偏轉。由于行、場偏轉線圈的共同作用,便形成了顯像管的光柵。

圖:偏轉線圈
(a)行偏轉線圈;(b)場偏轉線圈;(c)偏轉線圈整體
