小型固定電感線圈
出處：ZSJACKY 發布于：2008-04-07 09:49:37

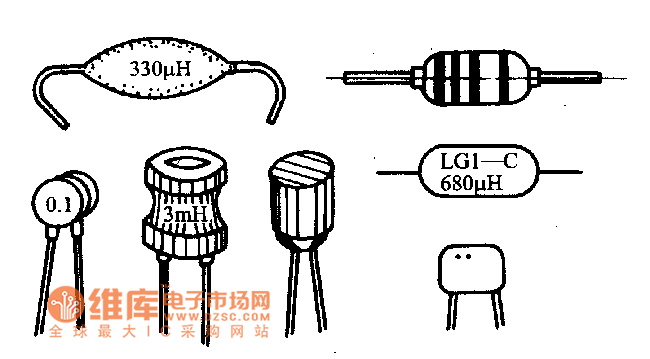

小型固定電感線圈是電路中應用較多的一種電感線圈。其特點是體積小、重量輕、結構簡單而牢固，使用方便，而且電感量范圍較寬，適用于多種電路。其外形如圖所示。
此種電感器是用絕緣導線繞在磁心上 ，然后再用環氧樹脂封裝而成.主要用于振蕩電路、濾波電路、延時電路和陷波電路。
小型固定電感線圈有臥式和立式兩種 。為在不同的條件下使用帶來了方便。
常用的型號有:LGl、LGA 、LGX等臥式系列，LG2、LG等立式系列。其中LGl系列根據外形尺寸可分為五大類 :
類的電感量范圍為0.1-820μH、0.1-8.2μH、0.1-8.2μH、0.1-0.82μH、0.1-0.82μH,工作電流分別為5OmA、l5OmA、 30OmA、2OOmA、160OmA。
第二類的感量范圍為:10-330μH、l0-82μH、1-8.2μH，1一8.2μH、工作電流分別為15OmA、300mA、2OOmA、160OmA 。
第三類電感量范圍為1000-10000μH、390-3300μH、100-100OμH、l0-82μH，工作電流分別為:5OmA、l5OmA、300mA、2OOmA。
第四類電感量范圍為12000-22000μH、3900-10000μH、100-560μH 、10-27μH，工作電流分別為:5OmA、15OmA、70OmA、160OmA。
第五類電感量范圍為:33-560μH，工作電流為1600mA
LG系列電感線圈的標稱值均采用E系列，工作電流分為:5OmA、l5OmA、30OmA、70OmA、160OmA五個擋次。
此種電感器是用絕緣導線繞在磁心上 ，然后再用環氧樹脂封裝而成.主要用于振蕩電路、濾波電路、延時電路和陷波電路。
小型固定電感線圈有臥式和立式兩種 。為在不同的條件下使用帶來了方便。
常用的型號有:LGl、LGA 、LGX等臥式系列，LG2、LG等立式系列。其中LGl系列根據外形尺寸可分為五大類 :
類的電感量范圍為0.1-820μH、0.1-8.2μH、0.1-8.2μH、0.1-0.82μH、0.1-0.82μH,工作電流分別為5OmA、l5OmA、 30OmA、2OOmA、160OmA。
第二類的感量范圍為:10-330μH、l0-82μH、1-8.2μH，1一8.2μH、工作電流分別為15OmA、300mA、2OOmA、160OmA 。
第三類電感量范圍為1000-10000μH、390-3300μH、100-100OμH、l0-82μH，工作電流分別為:5OmA、l5OmA、300mA、2OOmA。
第四類電感量范圍為12000-22000μH、3900-10000μH、100-560μH 、10-27μH，工作電流分別為:5OmA、15OmA、70OmA、160OmA。
第五類電感量范圍為:33-560μH，工作電流為1600mA
LG系列電感線圈的標稱值均采用E系列，工作電流分為:5OmA、l5OmA、30OmA、70OmA、160OmA五個擋次。
