單層電感線圈
出處：water2005 發布于：2008-04-07 09:42:39
單層電感線圈是電路中用的較多的一種。它的電感量一般只有幾個或幾十個微亨。這種線圈的Q值一般都比較高，并多用于高頻電路中。
單層線圈通常采用密繞法、間繞法、脫胎繞法。其密繞法就是將絕緣導線一圈挨一圈的繞在骨架上，如圖所示。
此種線圈多數用于天線線圈，如收音機、收錄機的天線線圈就用的是這種單層線圈。
間繞法單層電感線圈，如圖所示，就是每圈與每圈之間有一定的距離。其特點是分布電容小，高頻特性好，多用于短波天線。
脫胎繞法的線圈如圖所示。實際上就是空心線圈。將絕緣導線首先繞在骨架上，然后取出骨架，并按照電感量的要求，適當將線圈拉開距離或改變其形狀，使用時將兩引線頭直接焊人電路即可。此種線圈多用于高頻頭的諧振電路。

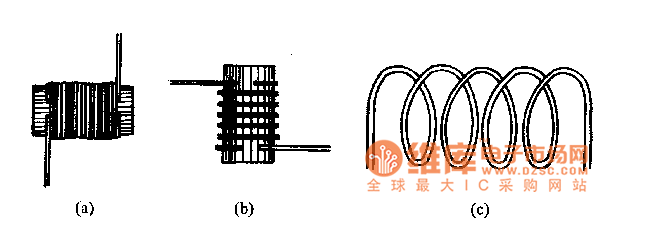

圖:單層電感線圈
(a)密繞法的線圈;(b)間繞法的線圈;(c)脫胎繞法的線圈
