可變電容器
出處:yuhai718 發布于:2008-04-03 15:34:18
它是以介質的不同分為空氣介質可變電容器和固體介質可變電容器。它們的外形如圖所示。
可變電容器主要用于收音機、收錄機的調諧電路,選擇不同的電臺。也可用于儀器儀表電路。
1)空氣介質可變電容器 該電容器的動片、定片均由金屬片構成,其動片由轉軸帶動,通過改變動片與定片之間的相對面積來改變電容量。當動片與定片的相對面積增大時,其容量增大,否則相反。
空氣介質可變電容器根據結構的不同可分為單連和雙連兩種。而雙連可變電容器又可分等容雙連、差容雙連電容器。如圖所示。
常用空氣介質可變電容器的型號有:CB-X-260超小型空氣單連可變電容器、CB-1-365型單連空氣可變電容器、CB-2X-250型雙連空氣可變電容器、CB-2X-340雙連空氣可變電容器、CB-2X-70/170雙連差容空氣可變電容器。
固體介質可變電容器
該電容器的動片與定片仍是由金屬片構成,在動片與定片之間采用云母或塑料薄膜做為介質,其特點是體積較小、比空氣可變電容器的重量輕,但不足之處是介質薄膜易磨損,使用一段時間后容易出現噪聲。
固體介質可變電容器可分為單連、雙連、四連;單連可變電容器用于直放式收音機;雙連可變電容器用于超外差式收音機;四連可變電容器用于調頻調幅收音機。它們的外形見圖所示。
常用的固體介質可變電容器型號有:CBG-Z-270單連、CBC-X-360單連、CBG-2X-270雙連、CBG-2C-270雙連、CBG-2X-60/90雙連、CBM-4X-270四連。

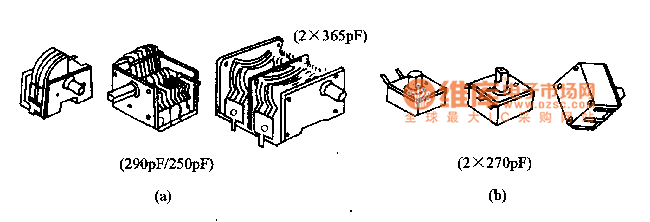

圖:可變電容器的外形
(a)29OpF/25OpF:(b)2x27OpF
