瓷介電容器
出處：iC921 發布于：2008-04-03 15:23:53
它是以陶瓷材料做為電容器的介質。由于其成本低，絕緣性能優良，種類很多，故應用很廣泛。
1)特點 ①有很好的絕緣性能，故可制成耐高壓型電容器;②有很大的介電系數，能便電容器的電容量增大，體積縮小;③穩定性好，不因溫度變化而改變特性;④溫度系數寬，能耐熱，可在600K的高溫下長期工作;⑤損耗小;⑥能耐高壓，工作電壓可達3OkV。瓷介電容器的不足之處是機械強度低，易碎易裂。而且容量較小，其容量范圍為1-6800pF。
2 分類方法 由于瓷介電容器的種類很多，其分類方法各有不同，一般的分類如下:
按外形結構分:管形、圓片形、穿心形、筒形、疊片形、鼓形、球形、方形等。
按工作電壓分:高壓瓷介電容器、低壓瓷介電容器。
按介質材料分:高介電常數介質電容器、低介電常數介質電容器。
按工作頻率分:高頻瓷介電容器、低頻瓷介電容器。

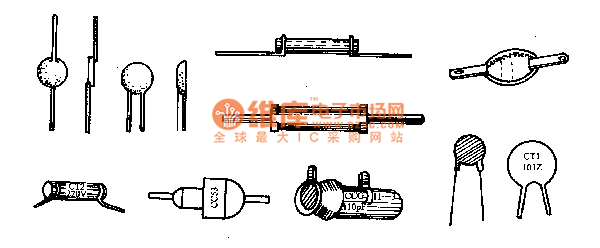

瓷介電容器的外形如圖所示。
3)常用的瓷介電容器
?、貱Cl、CC2、CClO系列高頻系列電容器。該種瓷介電容器具有工作穩定，工作效率高的特點，故多用于高頻頭諧振回路以及隔直、補償、稠合電路，其中CCl為圓片形，CC2為管形。
?、贑Tl、CT2型系列低頻瓷介電容器。由于其電容量大、體積小、介電系數高等特點多用于低頻電路的濾波、耦合、隔直等。其中CTl為圓片形瓷介電容器，CT2為管形瓷介電容器。
?、跜C8lA、CT87系列高壓瓷介電容器，其可靠性高、穩定性好，多用于高壓電路的濾波、旁路。另外CC82系列、CT82系列也用于高壓、功率較大的電路中做稠合和旁路。其CT87為高壓低頻瓷介電容器。
?、蹸C4、CW系列獨石瓷介電容器，由于它的外形與獨石相似，故稱為獨石瓷介電容器。該電容器具有可靠性高、電容量較大、體積小、能耐高溫的特點。被廣泛用于各種小型的家用電器和電子設備中，如用于中袖珍收音機、液晶手表等電路做濾波、耦合、補償?shù)扔?。其中CC4為高頻瓷介電容器，CW為低頻瓷介電容器。
⑤CC52、CT52、CS52A系列穿心瓷介電容器，該種電容器具有工作穩定性好、頻率特性好的特點。主要用于黑白、彩色電視機的高頻頭電路的濾波和旁路及其他電子產品中。
1)特點 ①有很好的絕緣性能，故可制成耐高壓型電容器;②有很大的介電系數，能便電容器的電容量增大，體積縮小;③穩定性好，不因溫度變化而改變特性;④溫度系數寬，能耐熱，可在600K的高溫下長期工作;⑤損耗小;⑥能耐高壓，工作電壓可達3OkV。瓷介電容器的不足之處是機械強度低，易碎易裂。而且容量較小，其容量范圍為1-6800pF。
2 分類方法 由于瓷介電容器的種類很多，其分類方法各有不同，一般的分類如下:
按外形結構分:管形、圓片形、穿心形、筒形、疊片形、鼓形、球形、方形等。
按工作電壓分:高壓瓷介電容器、低壓瓷介電容器。
按介質材料分:高介電常數介質電容器、低介電常數介質電容器。
按工作頻率分:高頻瓷介電容器、低頻瓷介電容器。
瓷介電容器的外形如圖所示。
3)常用的瓷介電容器
?、貱Cl、CC2、CClO系列高頻系列電容器。該種瓷介電容器具有工作穩定，工作效率高的特點，故多用于高頻頭諧振回路以及隔直、補償、稠合電路，其中CCl為圓片形，CC2為管形。
?、贑Tl、CT2型系列低頻瓷介電容器。由于其電容量大、體積小、介電系數高等特點多用于低頻電路的濾波、耦合、隔直等。其中CTl為圓片形瓷介電容器，CT2為管形瓷介電容器。
?、跜C8lA、CT87系列高壓瓷介電容器，其可靠性高、穩定性好，多用于高壓電路的濾波、旁路。另外CC82系列、CT82系列也用于高壓、功率較大的電路中做稠合和旁路。其CT87為高壓低頻瓷介電容器。
?、蹸C4、CW系列獨石瓷介電容器，由于它的外形與獨石相似，故稱為獨石瓷介電容器。該電容器具有可靠性高、電容量較大、體積小、能耐高溫的特點。被廣泛用于各種小型的家用電器和電子設備中，如用于中袖珍收音機、液晶手表等電路做濾波、耦合、補償?shù)扔?。其中CC4為高頻瓷介電容器，CW為低頻瓷介電容器。
⑤CC52、CT52、CS52A系列穿心瓷介電容器，該種電容器具有工作穩定性好、頻率特性好的特點。主要用于黑白、彩色電視機的高頻頭電路的濾波和旁路及其他電子產品中。
