介紹杠桿式開關結構與用途
出處：lzf2008 發布于：2008-04-03 15:08:29

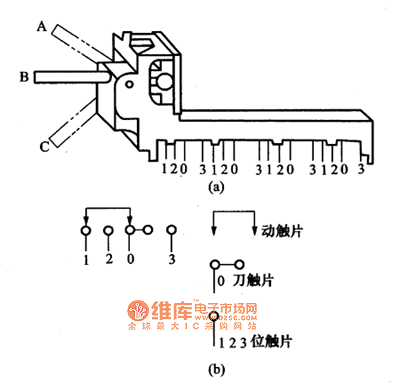

(4)杠桿式開關 該開關多用于收音機、收錄機，收音機主要用于波段的轉換，收錄機用于磁帶選擇與收音功能的轉換。杠桿式開關外形如圖115所示。
杠桿式開關的操作手柄與開關滑動桿是采用杠桿軸式連接，扳動操作手柄，就會帶動開關滑動桿運動，便可以改變工作狀態，達到改變電路工作方式的目的。該種開關的外形如圖115(a)所示。其特點是開關觸點轉換是通過杠桿運動來完成的，且體積小、操作方便省力等。該種開關按照觸點結構可分為Ⅰ型和Ⅱ型兩種。
I型的觸點結構示意圖如圖3-115(b)所示。每四個引腳為一組，每一組開關郡有一個動觸片、一個刀觸片和三個定觸片構成。其中動觸片可跟隨操作手柄的扳動而左右移動三個格，操作手柄便能轉換A、B、c三個位置。
