繼電器的型號是怎樣命名的
出處：computer00 發布于：2008-04-03 14:31:22
繼電器的型號命名由五部分組成:
部分:主稱，用字母表示。各字母所表示的含義如表1所示。
第二部分:結構形式，用字母表示。各字母所表示的含義如表1所示。

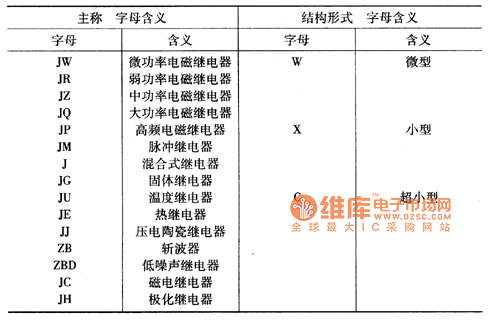

表1所示主稱字母含義和結構形式字母含義
時間繼電器、二部分主稱字母所表示的含義如表2所示。

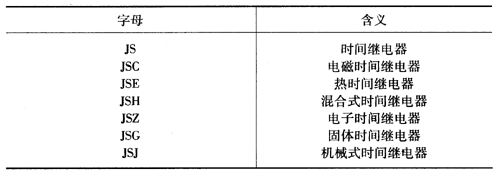

表2所示時間繼電器主稱字母含義
舌簧繼電器、二部分主稱字母所表示的含義如表3所示。

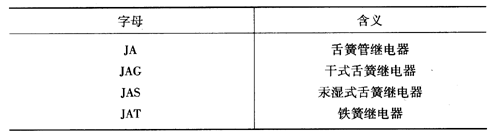

表3所示舌簧式繼電器主稱字母含義
根據繼電器品種的不同，第三部分、第四部分、第五部分分別表示特征、序號、防護特性。有的繼電器型號不是五個部分，只有三個部分，第三部分表示序號。
第五部分防護特性用宇母表示，M表示密封型，F(xiàn)表示封閉型。
如:

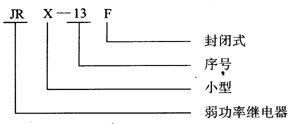

JRX一I3F表示封閉式小型弱功率繼電器
如:

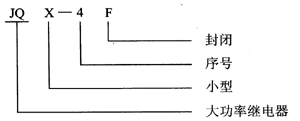

JQX一4F表示封閉式小型大功率繼電器
