晶體二極管的電路圖形符號有區別
出處：3121kong 發布于：2008-04-03 13:41:52
晶體二極管的種類的確很多，但各自郡有不同的用途和特，性□為加以區分，它們的電路圖形符號是不一樣的，但是差異并不太大，看電路圖時應特別注意。

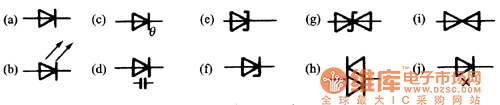

晶體二極管的電路圖形符號如圖1所示，在電路中用hV"或"VD"表示。
如圖1所示二極管圖形符號
(a)二極管一般符號;(b)發光二極管;(c)熱敏二極管;(d)變?nèi)荻O管;(e)隧道二極管;(f)隱壓二極管;(g)雙向擊穿二極管;(h)雙向二極管、交流開關二極管;(i)體效應二極管:(j)磁敏二極管
