IX0823G集成電路的引腳功能和數據介紹
出處：南方的老樹 發布于：2008-04-28 14:01:00
IX0823GE是夏普公司的單片微電腦集成電路，廣泛應用于夏普系列彩色電視機中的系統控制電路。
IX0823GE集成電路內部主要由中央處理器、時鐘振蕩電路、復位控制電路、鍵位脈沖產生電路、鍵指令譯碼電路，以及其他一些附屬控制功能電路等組成。其內電路方框圖及9腳功能與信號流向如圖所示。
IX0823GE集成電路采用64腳雙列直插式封裝，其內電路方框圖及引腳功能與信號流向如圖所示，其引腳字母代號及數據見下表所列。

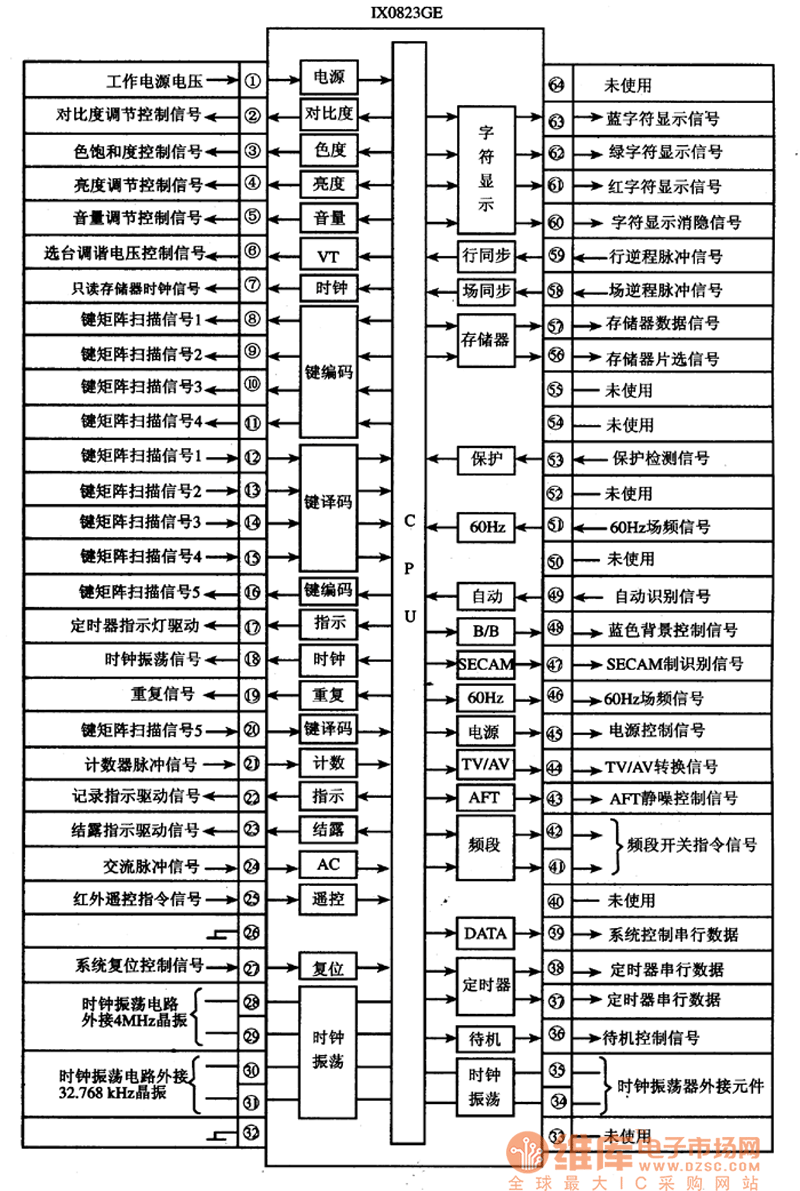

圖 IX0823GE集成電路的內電路方框圖及引腳功能與信號流向

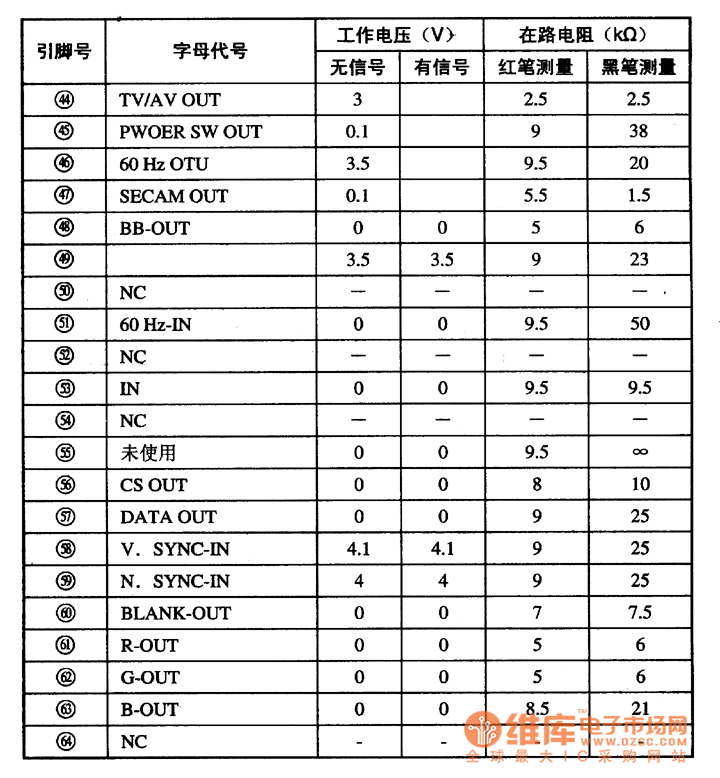

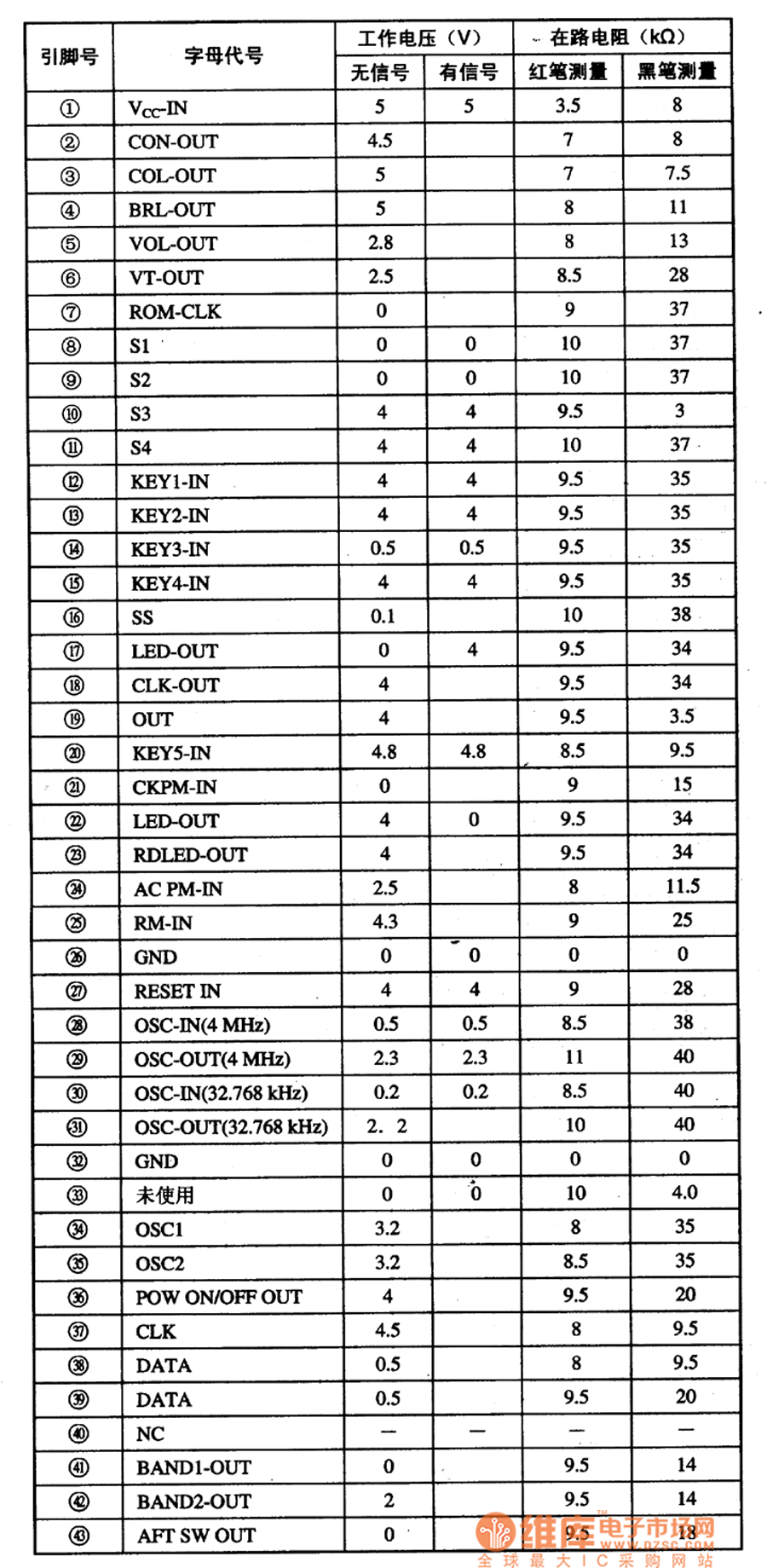

表 IX0823GE集成電路的引腳字母代號及數據
