圓柱旋鈕的結構
出處:hui7744 發布于:2008-04-15 14:31:53
為了對電位器的阻值進行微細調節,在電位器的轉柄上安裝有旋鈕。常用的電位器旋鈕按其外形可分為圓柱旋鈕、圓盤旋鈕及單肩旋鈕三種;按與電位器的連接方式一般可分為螺釘緊固式和軸面鎖緊式兩種。電位器旋鈕常用塑料壓制,可制成各種彩色旋鈕,有的旋鈕則在外部電鍍金屬或套有鋁合金外殼。
螺釘緊固式旋鈕常與軸端銑有平面的電位器配套使用,它的指示正確性取決于電位器的安裝位置。螺釘緊固式旋鈕的缺點是在使用過程中容易產生松動。軸面鎖緊式旋鈕是通過旋動螺母或螺釘將金屬套內孔與電位器軸柄緊緊相連鎖死,不易產生松動。除此之外,軸面鎖緊式旋鈕還有一個的優點,那就是它與電位器的連接方位可在360。范圍內任意確定,不受電位器安裝位置的影響,這對電位器的 安裝方便多了。
下面介紹一些常用的電位器旋鈕,供選擇使用。
一、圓柱旋鈕

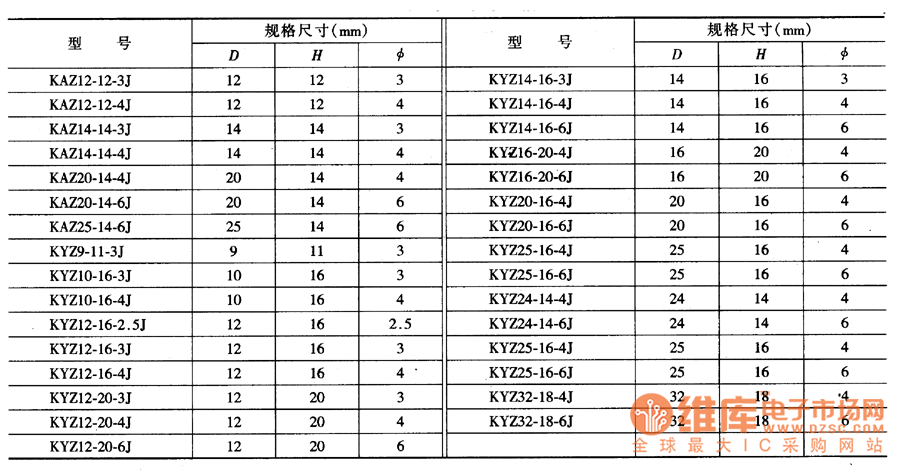

圓柱旋鈕的結構如圖所示,其規格尺寸見表57。
