金屬膜電阻器的結構及特點
出處：suchenwang 發布于：2008-04-15 14:01:47
金屬膜電阻器是膜式電阻器的一種，它是用真空蒸發法或燒滲法在陶瓷骨架上被覆一層金屬膜而形成的電阻器。金屬膜一般為鎳鉻合金，也可以用其他金屬或合金材料。在電阻器的外表面涂有藍色或紅色保護漆。

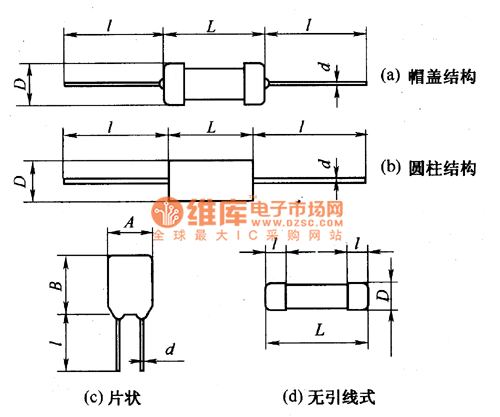

金屬膜電阻器一般有帽蓋結構、圓柱結構、片狀結構及無引線結構等形式，如圖1所示。
圖1金屬膜電阻器的外形結構
金屬膜電阻器具有以下特點:
?、倌蜔嵝院茫~定工作溫度為70℃，工作溫度可達155℃。
?、陔妷悍€(wěn)定性好，溫度系數小。
③工作頻率范圍寬，噪聲電動勢很小，可在高頻電路中使用。
?、茉谙嗤墓β蕳l件下，它比碳膜電阻器體積小很多，約為碳膜電阻器的一半。
?、菟梢酝ㄟ^切割螺紋方法進行精密阻值調節，可達±0.5%、±0.05%。
⑥阻值范圍很寬，可制成1Ω-10OOMΩ的電阻器。
?、哳~定的功率有0.125W、O.25W、O.5W、1W、2W、1OW及25W等。
⑧脈沖負荷穩定性較差，不如碳膜電阻器。
?、釕?yīng)用非常廣泛，適用于交流、直流及脈沖電路。
