在退耦電路中的大電容的電解電容器上又并聯一個小電容的電容器
出處：stoneghost 發布于：2008-04-15 10:53:30
為什么要在退耦電路中的大電容的電解電容器上又并聯一個小電容的電容器?
作為電源退藕電路中的電容器應該是把電源中包含的高頻、低頻成分充分旁路。如果單用一只電容大的電解電容器作退耦電容器，濾除低頻的作用是非常理想的。但因電解電容器是用鋁箔卷繞成的因此存在一定的自身電感，這個電感會形成對高頻的阻力。因此要想很好地濾除高頻信號，還應在電容大的電解電容器上并聯上一只自身電感非常小而且電容也比較小的云母電容器或瓷介電容器，為高頻電流提供良好的通路。
因此在退榴電路中大都由兩只電容并聯(見圖)，這樣就可以在從低頻到高頻很寬的范圍內達到良好的濾波和退耦作用。

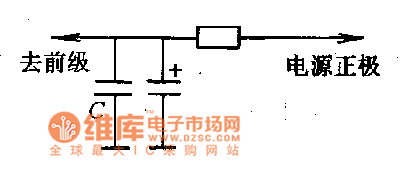

圖:電源退耦電路
作為電源退藕電路中的電容器應該是把電源中包含的高頻、低頻成分充分旁路。如果單用一只電容大的電解電容器作退耦電容器，濾除低頻的作用是非常理想的。但因電解電容器是用鋁箔卷繞成的因此存在一定的自身電感，這個電感會形成對高頻的阻力。因此要想很好地濾除高頻信號，還應在電容大的電解電容器上并聯上一只自身電感非常小而且電容也比較小的云母電容器或瓷介電容器，為高頻電流提供良好的通路。
因此在退榴電路中大都由兩只電容并聯(見圖)，這樣就可以在從低頻到高頻很寬的范圍內達到良好的濾波和退耦作用。
圖:電源退耦電路
