利用電容器充電的方法產生高壓
出處:lydyf 發布于:2008-04-15 10:47:10
例如現只有30V的低壓電源,想獲得9OV的高電壓,就可以用30V的低壓電源(應該用直流)分別給C1、C2、C3充上 30V的電壓,這樣就可以在A、B兩端獲得一個9OV的直流電源。但用電容器串聯獲得的高壓電源與電池等直流電源不一樣,一旦使用了電容器串聯后得到的高壓電源,電容器充上的電很快就放光了。所以用電容器串聯獲得的高壓電源,只適用于需要瞬間供電的場合,如閃光燈、充磁、高壓點火等用途。

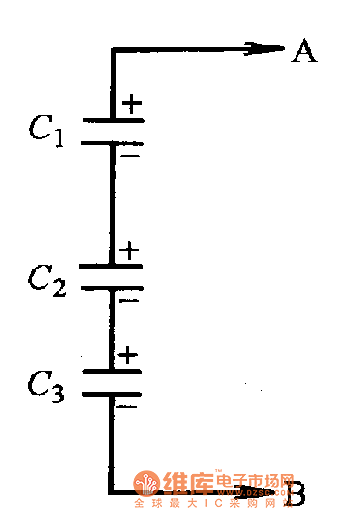

圖:利用電容器串聯充電獲得高壓
用來獲得高壓的電容器用大容量的電容,如果用電解電容應注意串聯時的極性,而且每只電容器的耐壓應大于充電的電源電壓。給電容器充電時也要注意極性要一致,即每只電容器的上邊一根引線接電源的正極。
