一、碳膜電阻器的結構與特點

　　碳膜電阻器是膜式電阻器的一種，它是用碳?xì)浠衔镌诟邷卣婵障聼岱纸獾慕Y(jié)晶碳，使其在陶瓷骨架上沉積一層碳膜而形成的電阻器。通過控制碳膜厚度和對膜刻槽來控制阻值的大小。在電阻器的外表面一般涂有綠色或橙色的保護漆。

　　碳膜電阻器根據不同的用途和不同的特性有很多品種，除普通碳膜電阻器外，還有應用在各種測量儀器中的RTL測量型碳膜電阻器，有用于高頻或超高頻的碳膜電阻器，如RTCP棒狀超高頻碳膜電阻器、RTCP-Q型鈕扣式超高頻碳膜電阻器等。碳膜電阻器的外形如圖1所示。

　　碳膜電阻器具有以下特點:

　　①具有良好的穩定性，電壓的改變對阻值的影響極小，且具有負溫度系數。
　　②高頻特性好，可制成高頻電阻器和超高頻電阻器。
　?、酃逃性肼曤妱?dòng)勢小，在1OHV/V以下。
　　④阻值范圍寬，一般為2.1Ω-1OMΩ。
　?、蓊~定功率有1/8W、1/4W、1/2W、1W、2W、5W、1OW等。
　　⑥高，通過對膜切割螺紋可調整阻值，制成精密電阻器。
　?、呙}沖負荷穩定，對脈沖的適應性好。
　?、嘀谱魅菀?，生產成本低，價格便宜，但體積較大。
　?、釕?yīng)用范圍非常廣泛，適用于交流、直流和脈沖電路。

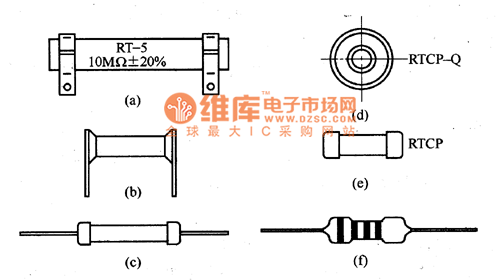

　　圖1碳膜電阻器的外形
