電阻器的直標法
出處：毛毛貓 發布于：2008-04-15 10:31:44
直標法就是將電阻器的類別、標稱阻值、允許偏差及額定功率等直接標注在電阻器的外表面上，如圖1所示。
圖1電阻器規格直標法實例
圖1(a)表示標稱阻值為20kΩ、允許偏差為±0.1%、額定功率為2W的線繞電阻器;圖1(b)表示標稱阻值為2kΩ、額定功率為4W的線繞電阻器;圖1(c)表示標稱阻值為1.2kΩ、允許偏差為±10%、額定功率為0.5W的碳膜電阻器。
直標法標志電阻值的單位標志符號見表1。

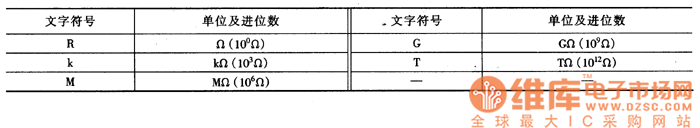

表1標志電阻值單位的標志符號
直標法一般用數字和單位符號直接地標稱電阻值并標志在電阻器上。還有的用數字和單位符號組合在一起表示，文字符號前面的數字表示整數阻值，文字符號后面的數宇表示小數點后面的小數阻值。例如電阻器上標志符號 "R33"表示0.33Ω;"6k8"表示6.8kΩ。文字符號組合標志電阻器標稱阻值實例列入表2中以供參考。

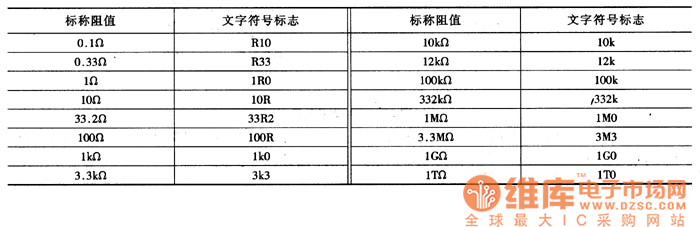

表2用文字符號標志電阻器標稱阻值實例
