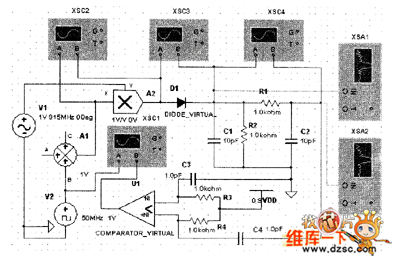

包絡檢波解調電路的設計電路如圖所示。

　　電子標簽對信號的解調分為三步：步，對高頻信號進行包絡檢波，把信號從頻帶中搬回到基帶；第二步，是經過包絡檢波后，信號一般還會有高頻成分，所以還需進行濾波處理，把載波徹底濾除，使信號曲線變得“光滑”；第三步，使濾波后的信號通過電壓比較器，從而恢復原來的數字信號。

　　包絡檢波電路由非線性器件和低通濾波器組成。非線性器件一般是二極管或MOS管。包絡檢波后兩端電 壓曲線并不光滑，電壓波形中仍舊包含有高頻成分，所以還應該對信號電壓進行頻帶濾波。為了濾除高頻干擾，頻帶濾波電路由一個RC低通濾波器構成。信號電壓經過包絡檢波和低通濾波器后分別接到電壓比較器的同相輸入端和反相輸入端。另外，電壓比較器的兩輸入端還通過電阻引入偏置電壓。當電路處于穩態時，電壓比較器的同相輸入端、反相輸入端和偏置電壓有相同的電壓，電壓比較器的輸出為“0”；當接收到ASk調制信號時，電壓比較器的同相輸入端電壓V，將隨其變化而產生波動，而反相輸入端仍為偏置電壓，從而電壓比較器可以檢測出ASk信號的包絡變化信息，解調出數字信息?？偨Y(jié)前面的分析，把包絡檢波電路、低通濾波器和電壓檢測電路綜合起來，構成了如圖所示的解調電路。
