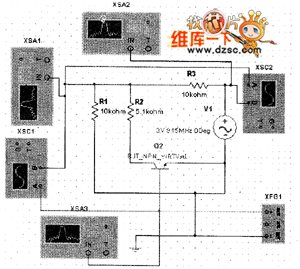

反向負載調制電路的設計電路如圖1所示。用負載調制方法。所謂負載調制方法是利用負載的某些差異 所進行的用于從電子標簽到讀寫器的數據傳輸方法。通過電子標簽振蕩回路中電路參數在數據流的節拍中 的變化，電子標簽變換阻抗的大小和相位都受到影響（調制），通過在讀寫器中的適當加工，可以重構從 電子標簽發送的數據（解調）。

　　負載調制也分為兩種，電容負載調制和電阻負載調制。

　　電容負載調制是用附加的電容器C*代替調制電阻在數據流的時鐘中接通或斷開。因此，電子標簽的諧振 頻率在兩個頻率之間轉換。由于電子標簽諧振頻率失調會嚴重地影響電子標簽變換阻抗的大小和相位。電 容負載調制產生了調幅和調相混合的讀寫器天線電壓。因此，在讀寫器的接收部分要作相應的處理。數據 信號的解調類似于電阻負載調制中的解調過程。

　　我們這里設計的是電阻負載調制。

　　電阻負載調制是在電子標簽的數據載體中使并聯電阻R2在數據流的時鐘中接通或斷開。當數據流中是低 電平時，電阻R2斷開，則整個電路的電阻是R1和R3串聯，輸出電壓是R1上的分壓。當數據流中是高電平時，電阻V接上，則整個電路的電阻是R1和彪并聯再和R3串聯，輸出電壓 是R1和R2并聯電阻上的分壓。通過電阻值的設置可以調節調制深度。

　　根據前面的分析，電子標簽中的負載調制產生了讀寫器天線電壓的調幅。讀寫器可以根據天線電壓變化 解調出從電子標簽發送的數據。
