時鐘產生電路的具體設計及芯片選擇
出處:jumbin001 發布于:2008-12-09 10:00:30
時鐘信號產生電路的具體設計要用到一個電壓比較器,它可用作過零檢測器,電壓比較器兩端的電壓極性每改變,比較器的輸出也翻轉,從而實現了時鐘的恢復。
這里電壓比較器用芯片實現。我們選擇National Semiconductor公司生產的LMV761單6-腳SOT23低壓具 有推挽輸出的精密比較器芯片實現如圖1所示。
該芯片主要用于便攜式系統、掃描器、機頂盒、窗比較器、零交叉檢測、高速采樣電路等。
該芯片是精密比較器,它的設計滿足了小尺寸低功耗和高性能的便攜性要求。
工作條件如下。
電源電壓(V+~V):2.7~5.5V;工作溫度:-40~125℃。
管腳說明如下。
IN:輸入;OUT:輸出;V:電源電壓;SD:關閉。
用作過零比較器的實用電路如圖2所示。

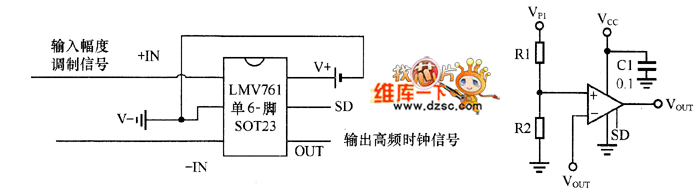

圖1 LMV761單6-腳SOT23的芯片管腳 圖2 用作過零比較器的實用電路
