復位信號產生電路的具體電路設計及芯片選擇
出處:computer00 發布于:2008-12-09 09:52:55

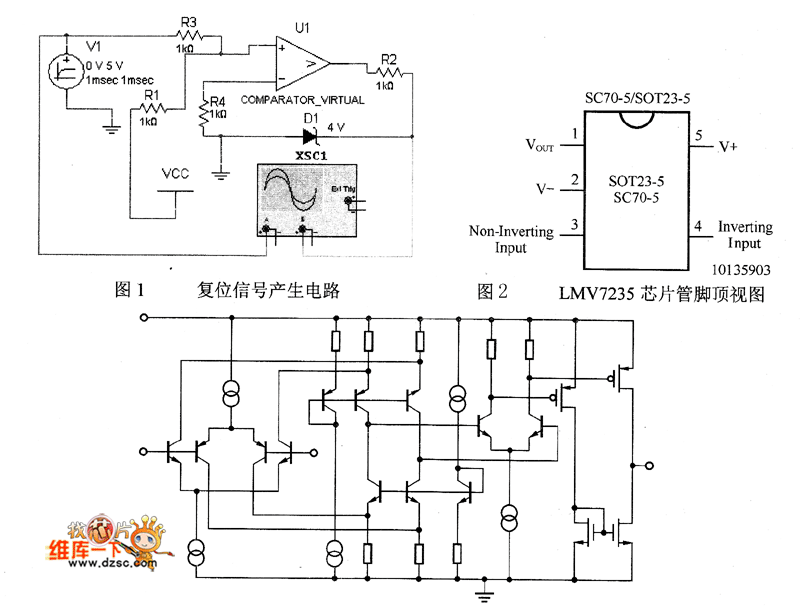

圖1為復位信號產生電路的具體設計。復位信號是用來啟動電子標簽控制部分工作的,這是一個電壓比 較器的應用電路,當電壓上升高于參考電壓時,復位信號跳高,并穩定在一個固定值,從而啟動控制部分 。其中比較器集成電路選擇芯片來完成,芯片選型分析如下:經過比較研究,我們選擇National Semiconductor公司生產的LMV7235電壓比較器芯片(圖3)。該芯片管腳如圖2所示。

圖3 LMV7235基本原理
下面對該芯片功能及管腳進行說明。
該芯片具有開漏輸出,超低功耗,保證工作電源電壓為2.7~5V,允許地和電源電壓檢測。如圖1所示, 管腳定義如下:
1:Vout輸出;2、5:V-,V+電源電壓;3:正相輸入;4:反相輸入。
工作條件如下:
電源電壓(V+~V):2.7~5V;工作溫度:-40~85OC。

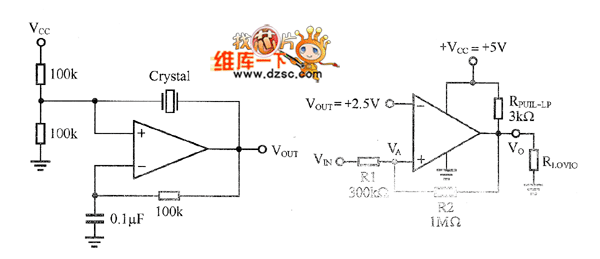

圖4 LMV7235的典型應用電路
