電源產生電路的具體電路設計
出處：chen_sf 發布于：2008-12-09 09:48:15
圖1為電源產生電路的具體設計。由于915MHz電子標簽無源，所以必須在射頻場中獲得交流能量后轉化為 直流能量再供給其各個模塊正常工作使用。從讀寫器傳來的射頻識別信號，通過電磁耦合，由電子標簽的 天線接收，再由橋式二極管全波整流電路對收到的交流電壓信號進行整流，經電容濾波器進行低通濾波后 ，再由穩壓管穩壓電路進行穩壓輸出，即可得到整個電子標簽各個部分正常工作所需的直流電壓。在 Multisim中的具體設計如圖1所示。

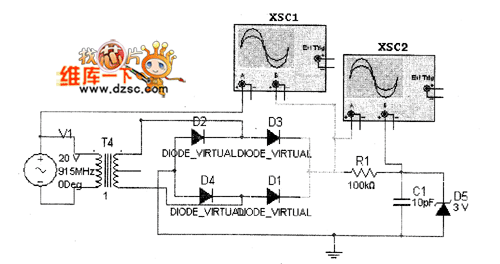

圖1 電源產生電路
