電子標簽接收電路的結構
出處:YHONTEK 發布于:2008-12-08 13:27:26

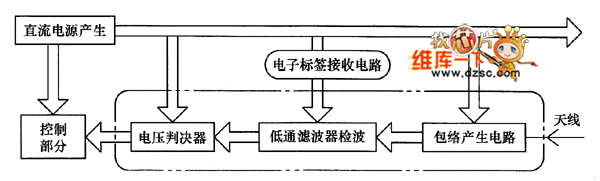

電子標簽接收電路主要是對天線接收到的信號進行處理,其結構如圖1所示。

圖1 電子標簽接收電路的結
接收電路由包絡產生電路、低通濾波器和電壓判決器等組成。
包絡產生電路:用于對接收到的信號進行包絡檢波。
低通濾波器:用于對檢波后的信號進行濾波,濾除不必要的頻帶成分。電壓判決器:用于對電壓進行判決。
