1．查找表的結構奸原理

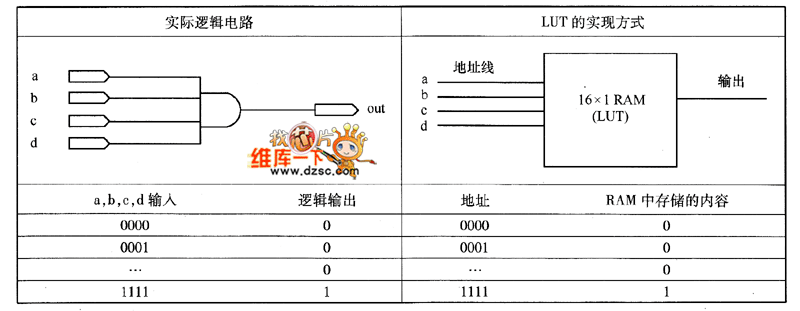

　　采用查找表（Look－Up-Table）結構的PLD芯片稱為FPGA，查找表簡稱為LUT，LUT本質上就是一個RAM。 目前FPGA中多使用4輸人的LUT，所以每一個LUT可以看成一個有4位地址線的16×1的RAM。當用戶通過原理圖或HDL語言描述一個邏輯電路后，F(xiàn)PCA開發軟件會自動計算邏輯電 路的所有可能的結果，并把結果事先寫人RAM，這樣，每輸人一個信號進行邏輯運算就等于輸人一個地址 進行查表，找出地址對應的內容，然后輸出即可。表1所示為一個4輸人與門的例子。

　　表1 LUT實現4輸入與門的例子

　　2．基于查找表的FPGA結構

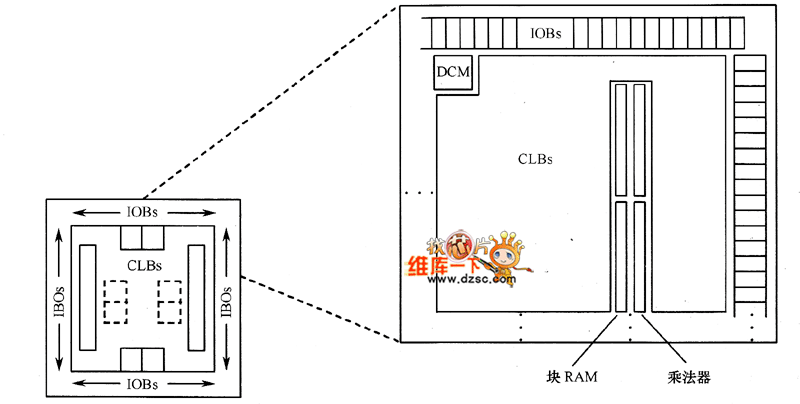

　　下面以Xilinx的Spartan－3芯片為例介紹FPGA的內部結構，如圖1所示。

圖1 Spartan－3 FPGA芯片內部結構

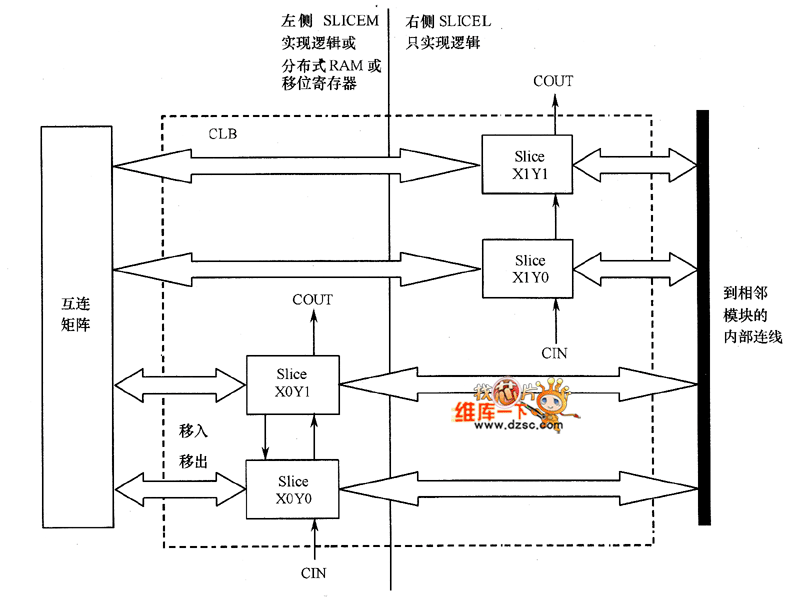

　　Spartan-3主要包括可配置邏輯模塊（CLB）、I/0模塊、塊RAM、乘法器模塊和數字時鐘管理模塊（DCM ）。在Spartan－3中，CLB是主要的邏輯資源，每個CLB包含4個Slice，并分為2組，如圖2所示。左側一組 支持邏輯和存儲功能，稱為SLICEM，右側一組只支持邏輯功能，稱為SLICEL。SLICEL減少了CLB的大小并 降低了器件的成本。SLICEM和SLICEL具有如下相同組件來提供邏輯、運算和ROM功能：

　　·2個4輸人查找表，F(xiàn)和G；

　　·2個存儲單元；

圖2 CLB內部結構

　　·2個多功能乘法器，F(xiàn)5MUX和FGMUX（或FTMUX，F(xiàn)SMUX）；

　　·運算邏輯。

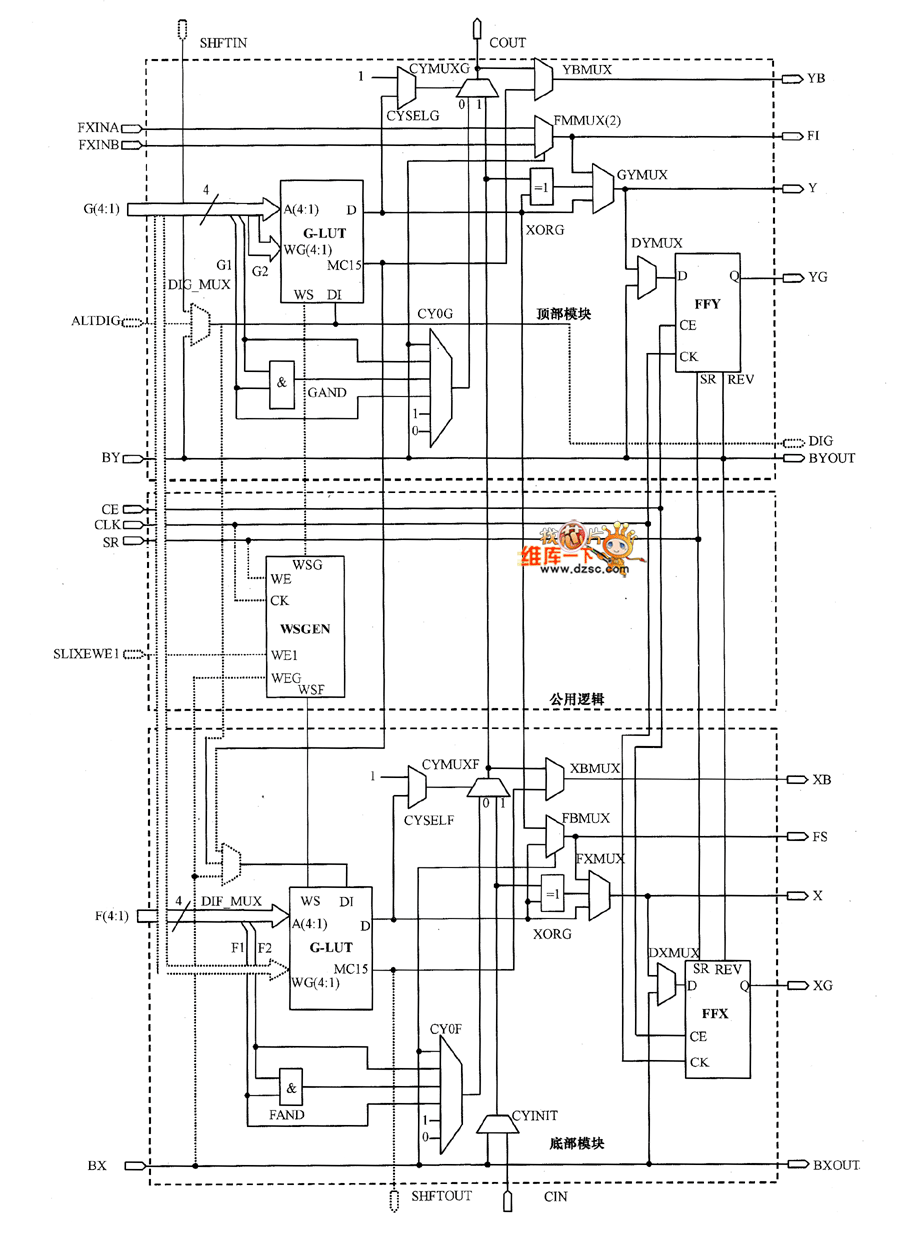

　　因此，Slice可以看成Spartan-3實現邏輯的基本結構。Slice結構如圖3所示。

圖3   Slice結構

　　3，查找表結構的FPGA邏輯實現原理

　　以圖4所示電路為例，具體說明FPGA是如何利用以上結構實現邏輯的。A，B，C，D由FPCA芯片的引腳輸 人后進人可編程連線，然后作為地址線連到LUT，LUT中已經事先寫人了所有可能的邏輯結果，通過地址查 找到相應的數據后輸出，這樣組合邏輯就實現了。該電路中D觸發器是直接利用LUT后面D觸發器來實現的 。時鐘信號CLK由I/O腳輸入后進入芯片內部的時鐘專用通道，直接連接到觸發器的時鐘端。觸發器的輸出 與I/0腳相連，把結果輸出到芯片引腳。這樣FPGA就完成了圖4所示電路的功能。這個電路是一個很簡單的 例子，只需要一個LUT加上一個觸發器就可以完成。對于一個LUT無法完成的電路，就需要通過進位邏輯將 多個單元相連，這樣FPGA就可以實現復雜的邏輯。

　　由于LUT主要適合SRAM工藝生產，所以目前大部分FPCA都是基于SRAM工藝的，而SRAM工藝的芯片在掉電 后信息就會丟失，所以需要外加一片專用配置芯片，在上電時，由這個專用配置芯片把數據加載到FPGA中 ，然后FPGA就可以正常工作，由于配置時間很短，不會影響系統正常工作。也有少數FPGA采用反熔絲或 Flashェ藝，對這種FPGA，就不需要外加專用的配置芯片。

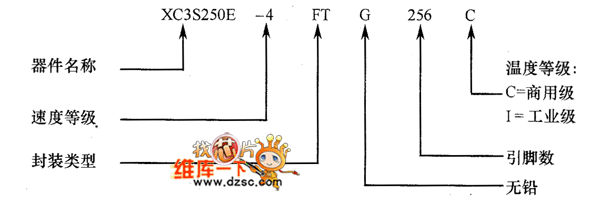

圖4   FPGA器件的命名規則

　　4．CPLD與FPGA的選擇

　　根據CPLD的結構和原理可知，CPLD分解組合邏輯的功能很強，一個宏單元就可以分解十幾個甚至20～30 多個組合邏輯輸入。而FPGA的一個LUT只能處理4輸人的組合邏輯，因此，CPLD適合用于設計譯碼等復雜組 合邏輯。但FPGA的制造工藝確定了FPGA芯片中包含的LUT和觸發器的數量菲常多，往往都是成千上萬， CPLD一般只能做到512個邏輯單元，而且如果用芯片價格除以邏輯單元數量，F(xiàn)PGA的平均邏輯單元成本大 大低于CPLD。所以如果設計中使用到大量觸發器，例如設計一個復雜的時序邏輯，那么使用FPGA就是一個 很好的選擇。CPLD擁有上電即可工作的特性，而大部分FPGA需要一個加載過程，所以，如果系統要可編程 邏輯器件上電就工作，那么就應該選擇CPLD。
