用仿真器在線仿真
出處:fwx_51 發布于:2008-12-23 09:14:43
前面講述了如何建立自己的工程,并編譯鏈接成映像文件,在線仿真就是在硬件平臺上仿真含有調試信息的可執行的elf格式映像文件。
1.裝載映像文件

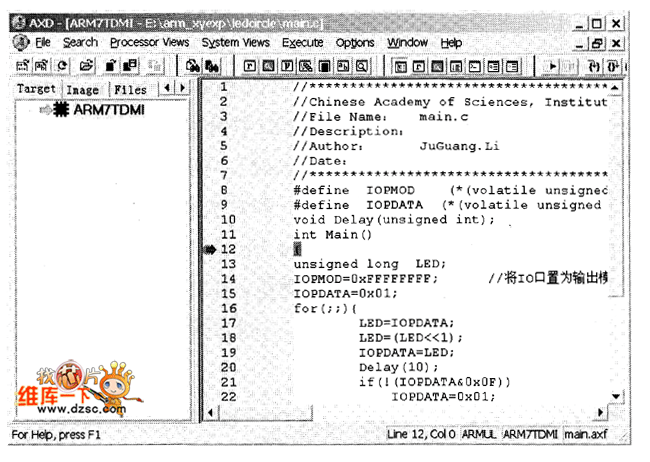

打開AXD,初始化系統存儲器以后,在菜單File中選擇“Load Image……”選項,打開Load Image對話框。到工程目錄中找到并選中要調試的.a(chǎn)xf映像文件,把映像文件裝載到目標內存中,此時映像文件的源文件就打開了,并且有一個藍色的箭頭指示當前執行的位置,如圖1所示。

圖 在AXD下打開映像文件
2.程序執行
在菜單Execute中選擇“Go”,程序?qū)⑷龠\行;選擇“Step”選項,或按F10鍵,程序單步執行。程序中通常有許多子程序,執行子程序調用時,如果要單步進入子程序,則選擇“Step into”;如果要跳出該子程序,則選擇“Step out”。女口果希望程序在執行到某點停下,則可以設置斷點(將光標移動到要進行斷點設置的代碼處,選擇“Toggle Breakpoint”或按F9鍵,就會在光標所在位置出現一個實心圓點,表明該處為斷點),然后全速執行。在這些過程中,窗口中藍色箭頭會發生相應的移動以指向當前地址。
3.查看寄存器和內存空間

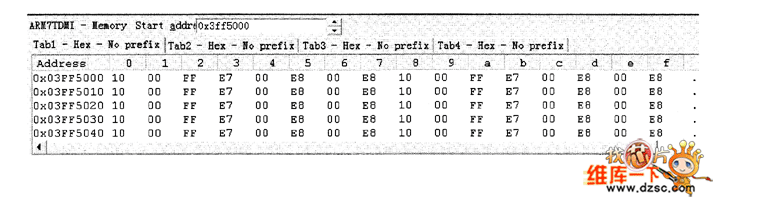

ARM處理器通常有兩種寄存器,一種是ARM核的通用寄存器,在菜單Processor Views中選擇“Register”,就會彈出寄存器窗口,可以查看和修改7種模式下寄存器的數值;另一種是該處理器獨有的寄存器,這些寄存器都映射到某個地址空間,它們和普通內存空間一樣訪問。從Processor Views菜單中選擇“Memory”選項,彈出Memory窗口,如圖2所示,在窗口中Memory Start address中輸入要查看的內存空間的地址,就可以看到連續的一段內存數據。在數據窗口中單擊右鍵,可以選擇數據的顯示方式,如8/16/32位或ASCII/HEX/DEC/BIN格式等。

圖2 查看存儲器內容
