射頻振頻率信號產生器的選擇
出處:clz918 發布于:2008-12-10 11:35:31

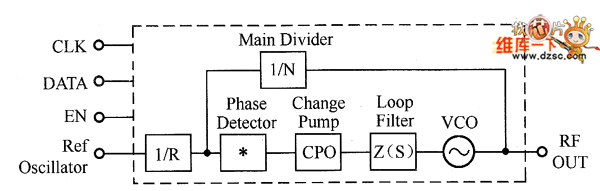

通信設備的頻率如不穩定,就會出現漏失信號而聯絡不上的問題。因此,本振頻率信號發生器的頻率穩定度是衡量其性能的主要參數指標。經調研,用于本發射設備的本振頻率信號產生器件選定由韓國ROSWIN公司生產的鎖相環頻率合成器NCPD6ˉ9l5BR模塊。該模塊的結構示意圖如圖所示。

圖 鎖相環頻率合成器NCPD6-915BR模塊的結構圖
該模塊的技術參數如下。
輸出的中心頻率915MHz,頻率范圍為902~928MHz。
電源電壓:?jiǎn)我恢绷?V。
輸出功率:3dBm。
工作電流:28mA。
信噪比(S/N): 107dBc/Hz。
信道間隔:100kHz。
由以上參數可知,該模塊足以滿足本系統的需要。
