印制板的溫升
出處：tyw 發布于：2008-10-09 09:48:00
制板上印制線的溫升，主要是由流過的電流引起的。為了使印制線的溫升滿足設計要求，應當計算出電流的有效值，算法與轉換器的主電路形式有關，下面以正激式轉換器和反激式轉換器為例進行介紹。

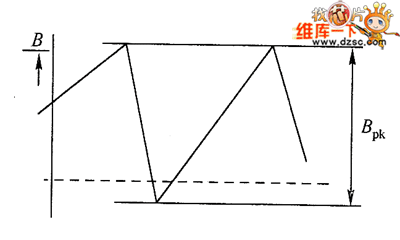

圖1 Bpk的定義

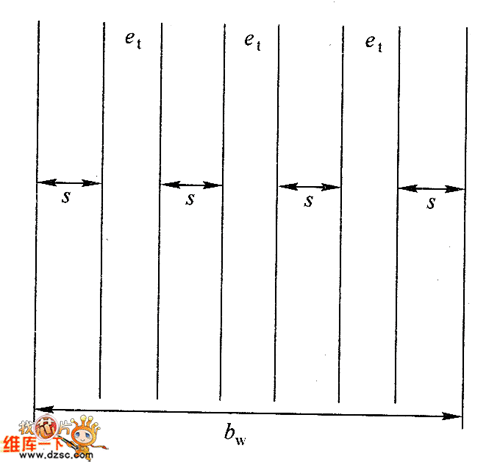

圖2 et、bw和s的示意圖
圖3所示為印制板電流有效值與溫升的關系曲線。利用此曲線可以直接確定出不同溫升條件下的敷銅厚度、印制線寬度、線制板截面積，以及所允許的電流有效值的大小。注意，此處僅考慮了直流電流對繞組溫升的影響，沒有考慮交流電流的作用。而在實際中，交流電流引起的集膚效應和鄰近效應是不能忽略的。集膚效應的滲透深度△與頻率的平方根成反比。對于銅導線而言，在60℃條件下滲透深度△可以按式（6－79）計算：
如果印制線的寬度et＜2A時，則集膚效應的影響并不顯著，即在500 kHz條件下，印制線寬度可以小于200μm。如果繞組寬度允許時，繞組由多組平行的印制線組成。
此外，為了避免渦流效應的影響，初、次級繞組采用“間繞”的方式。
