美國IBM公司在20世紀80年代就提出了平面（Planar）變壓器技術。平面變壓器是用平面磁心（大多是E型平面磁心）和平面繞組結構實現的，主要適用于便攜式高密度開關電源。平面變壓器的特點是：外形高度低、漏感小、熱特性好、交流銅損耗低、耦合性好等。由于平面磁心具有良好的熱特性，熱阻可以低至傳統磁心的一半，其功率密度水平也大大提高。

　　平面變壓器的繞組可以用印制板上的印制線或沖壓銅片構成，也可以與多層印制板集成在一起。平面變壓器可以分為獨立式、嵌入式、混合式和集成式四種。獨立式主要應用于大功率轉換器中的單面印制電路板，并多采用E型平面磁心，其繞組形式取決于變壓器額定電流的大小。嵌人式變壓器一部分嵌在印制電路板上的溝槽內，其高度比獨立式低，但其繞組仍然位于印制板上方?；旌鲜絼t更進一步，其部分繞組位于印制板的內部，而另一部分繞組則可以作為一個獨立的電路層面。集成式主要用在電路結構復雜的多層印制板上，其繞組集成在印制板的內部，集成式功率變壓器大多應用在小功率轉換及信號處理領域。上述四種平面變壓器的結構示意圖如圖1所示。在實際應用中，可以根據需要將不同類型的平面變壓器結合起來使用，如圖2所示。由于結構形式不同，所以設計方法也不同。

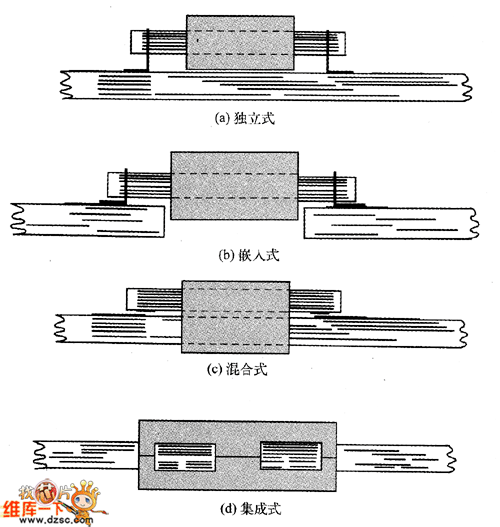

　　圖1 平面功率變壓器的結構示意圖

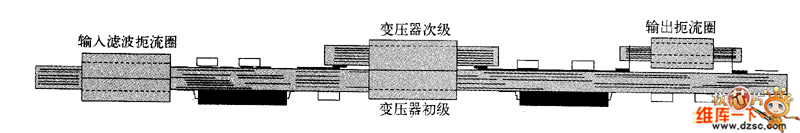

　　圖2 平面變壓器的應用示意圖
