如圖所示，在開關管V導通時為電能的存儲階段，這時可以把變壓器看成是一個電感如圖左側所示。

　　從圖的左側初級電路及圖可知，當開關管V導通時，初級繞組的電流Ip為線性增加。磁心內的磁感應強度從Br增加到工作峰值Bm。

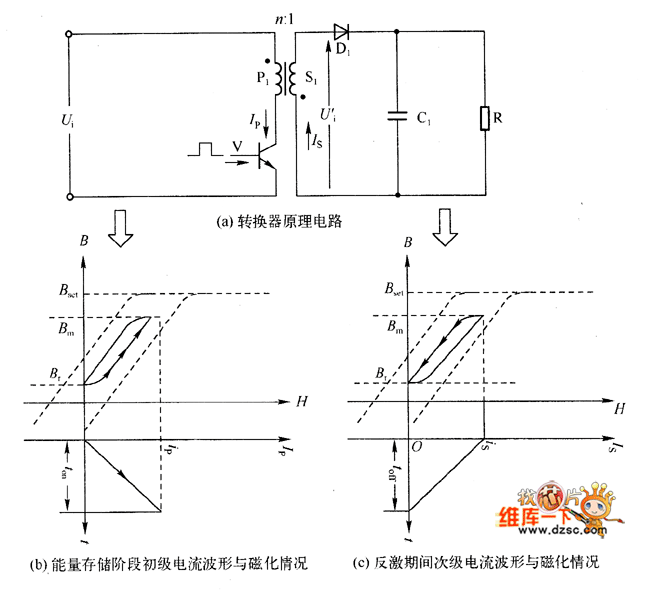

　　圖中反激式(Buck Boost)轉換器及儲能、反激期間的磁化情況

　　當開關管V關斷時，初級電流降到零。次級的整流二極管D1導通，在次級出現感應電流。按照功率恒定的原則，次級繞組的安匝數與初級繞組的安匝數相等。

　　在反激期間，反激電流逐漸下降到零，等效電路如圖右側及圖所示。

　　對于完量轉換情況，反激時間總是小于toff時間。在反激時間內，磁心b磁通密度將從Bm下降到剩余磁通密度Bro次級電流將以某工速率衰減，此速率由次級電壓和次級電感來決定，因此U's為次級繞組上的電壓，Ls為折算到次級的變壓器電感）。
