鄰近效應的形成如圖1所示。在兩個平行導體中分別有電流流過、電流的方向相反（AA′和BB′）。為了使分析簡化，假設圖中的兩個導體的橫截面為很窄的矩形，距離較近，且導體可能是兩個圓導線也可能是變壓器繞組中兩個緊密相鄰的導線層。

　　位于下面的導體被磁場包圍，磁力線從其側面1、2、3、4穿出后進人上面導體的側面，然后從對面穿出，又往下回到下面的導體。根據右手定則，磁場的方向是進人上面導體側面的5、6、7、8方向。

　　根據法拉第定律，穿過平面5、6、7、8的可變磁場將位于該平面的任何導體上感應出電壓。由楞次定律可得，感應電壓的方向應為該電壓產生的電流形成的磁場能抵消原有產生該感生電流的磁場。因此，平面5、6、7、8上的電流方向應該是逆時針的。在平面的下層電流方向（7→8）與上面導體的主電流方向（B→B′）相同，有增強主電流的趨勢；而在平面的上層電流方向（5→6）與主電流相反，有減弱主電流的趨勢。上述這個現象會發生在任何經過導體且與平面5、6、7、8平行叩平面上。

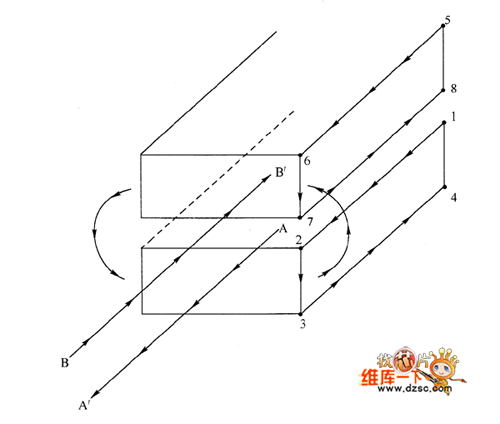

　　圖1 說明鄰近效應形成原理的示意圖

　　這樣，導致的后果是：沿著上導體的下表面有渦流徑向流動，方向是從7→8，然后它會沿著導體的上表面返回.但在上表面渦流被主電流抵消了。下導體的情況與此相同，在下導體的上表面有渦流徑向流動，此渦流增強了上表面流過的主電流，但在導體的下表面，由于渦流與主電流方向相反，渦流被主電流抵消了。

　　因此，兩個導體上的電流被限制在兩者接觸面表層的一小部分上，與集膚效應一樣，表面的厚度與頻率有關。
