磁心結構形式(geometries)
出處:藍色魅力 發布于:2008-10-07 11:07:21
常用的傳統高頻磁心的結構形式有許多種,其中包括環形、雙C形、雙E(EE)形、El形、罐型(POT)、PQ型和RM型等。環形磁心漏磁,但繞線比較困難,必須用自動繞線機繞線、成本高。其他形狀的磁心則可以將繞組繞在骨架上,而后再套在磁心柱上。C形和E形磁心的結構簡單,成本低。陽型和RM型散磁小,但結構復雜,成本較高。罐形窗口利用率較低,散熱特性較差。圖1所示的幾種典型的常用傳統高頻磁心的結構形式。
薄型(Low Profile)高頻開關轉換器采用的平面結構變壓器,需要薄型磁心結構如圖2所示。薄型磁心既可以做成平面變壓器,也可以做成平面電感。

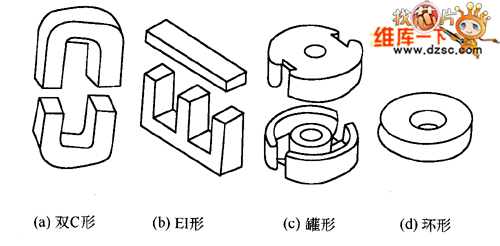

圖1 常用的傳統高頻磁心結構形式

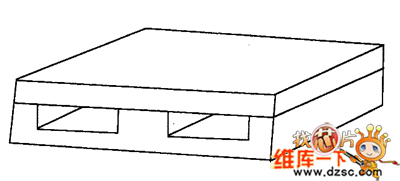

圖2平面磁心
