在半橋式轉換器電路中，兩個開關管所承受的電壓應力為Ui，由于此電路常用于高壓轉換器中，故為了降低電壓應力，可以采用二極管鉗位三電平逆變器電路，它有四個開關管如圖1所示。這時每個開關管所承受的電壓應力為 。選擇半橋分壓電容上的電壓（即）作為鉗位電壓。但考慮到串聯管的開關特性不一致，關斷時，先關斷的開關管承受的電壓小于，后關斷的開關管承受的電壓大于，甚至為Ui，為此加入了鉗位二極管。二極管的方向按開關管流入極或流出極進行判斷，對流入極，二極管D1的陽極接向鉗位電源中點，對流出極，二極管D2的陰極接向鉗位電源中點。按照同樣的方法可以構成全橋式三電平轉換器電路如圖2所示。

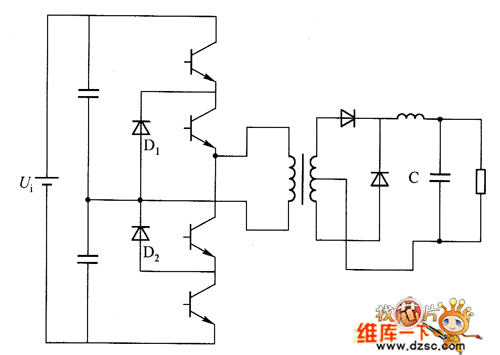

　　圖1 半橋式三電平轉換器電路

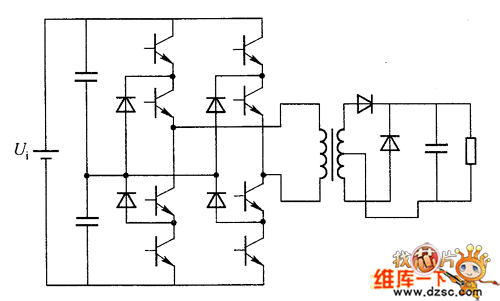

　　圖2 全橋式三電平轉換器電路
