為了分析研究PWM DC/DC轉換器基本電路之間的相互關系及其對偶性質，首先要討論P(yáng)WM轉換器的等效電路。有時用等效電路的概念可以更清晰，而且也能使電路簡化。

　　假設PWM轉換器某一支路中有電感L（忽略寄生電阻），iL為電感電流，電感電壓，當電感足夠大時，足夠小，因此可以認為電感電流，基本不變。于是這個大電感可以等效為一個電流源IL，如圖1所示。

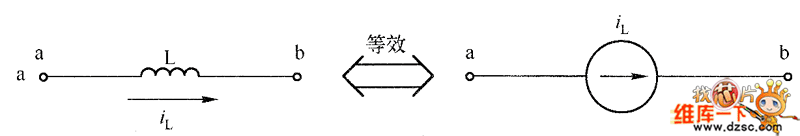

　　如圖1 大電感與電流源等效

　　由電路理論可知，當一個電壓源和一個電流源串聯時，等效為一個電流源。因此電壓源和大電感串聯時，可以等效為電流源iL，如圖2所示。

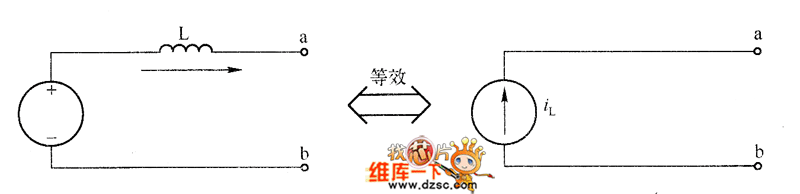

　　如圖2 電壓源和大電感串聯時等效為電流源

　　同理，由電路對偶理論可知，電感與電容對偶。電感等效為電流源的表述，其對偶形式為：當PWM轉換器某一支路中有電容C（忽然ESR），Uc為電容電壓。電容電流ic=,當電容足夠大時，足夠小，因此可以認為電容電壓Uc基本不變，于是這個大電容可以等效為一個電壓源Uc，如圖3所示。

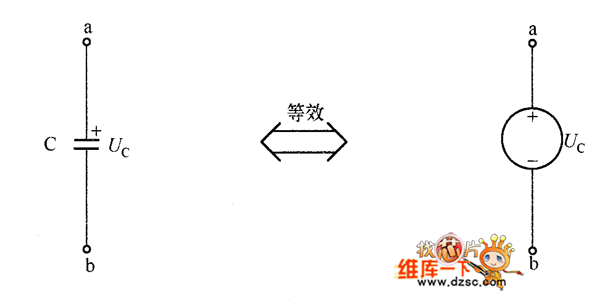

　　如圖3大電容與電壓源等效

　　輸出LC濾波器（輸出電壓Uo，電感電流io）可等效為一個電壓源Uo和一個電流源io串聯，進一步可等效成一個電流源io，如圖4所示。如表中，歸納了開關轉換器中一些支路的等效關系。

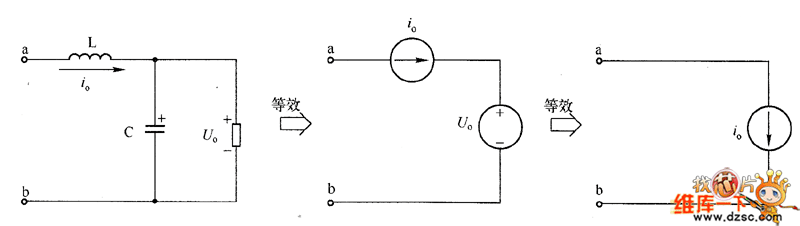

　　如圖4 輸出LC濾波器與電流源等效

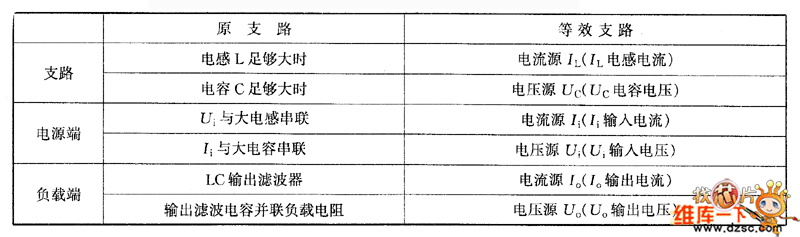

　　如表 理想PWM轉換器中的支路等效關系
