單端PWM DC/DC轉換器（以下簡稱PWM轉換器）是各種PWM轉換器（如雙端、AC/DC、軟開關等）的基本電路。PWM轉換器到底有多少基本電路說法不一，根據不同年代、不同文獻，有的說是13種，也有的說是14種或15種。本節所述的“PWM轉換器基本電路”，已概括包含了“單端”、PWM和DC/DC轉換器等的性質。

　　現在一般認為，無變壓器的PWM轉換器主要有六種，即Buck、Boost、Buck-Boost、Cuk、SEPIC和Zeta。如圖左側給出了這六種基本電路，右側是這六種基本電路對應的等效電路，等效的原則將在后面進行介紹。

　　20世紀80年代中期以前，國際公認的無變壓器PWM轉換器基本電路只有三種：即Buck（降壓）、Boost（升壓）、Buck-Boost（降升壓或升降壓）如圖中的、（b）、（c）所示。其中，Buck和Boost電路互為對偶。

　　20世紀70年代中期，美國加州理工學院提出了一種新型PWM轉換器，稱為CukPWM轉換器（是以發明人S1obodan Cuk的姓命名的），如圖所示。Cuk PWM轉換器與Buck￣Boost PWM轉換器互為對偶，也是一種升降壓轉換器。到80年代中期以后，PWM轉換器基本電路增加到四種，其中有兩對是互為對偶的。

　　1976年，美國P.W.Clarke提出了一種有變壓器的“原邊電感式PWM轉換器”（Prima-ry Inductance Converter），簡稱PIC，1977年，Be11實驗室在PIC的基礎上提出了有變壓器的“單端原邊電感式（PWM）轉換器”（Sing1e Ended Primary Inductance Converter），簡稱（有變壓器的）SEPIC電路。如果用電感代替變壓器，就是圖所示的無變壓器SEPIC電路，這是一種新的PWM DC/DC轉換器。其對偶電路稱為Dua1 SEPIC，或Zeta轉換器，如圖所示。到1989年，無變壓器PWM轉換器基本電路增加到六種，其中有三對是互為對偶的。從這六種轉換器可以衍生出準諧振PWM轉換器，ZVS/ZCS-PWM轉換器和ZVT/ZCT PWM轉換器。

　　如圖 PWM轉換器的基本電路及其對應的等效電路

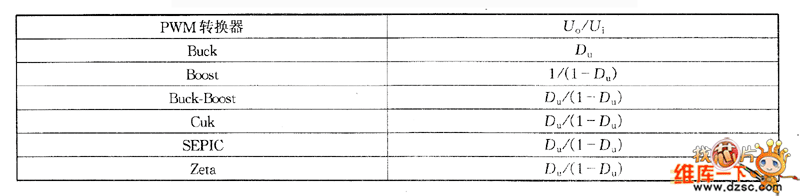

　　如表給出了六種DC/DC單端PWM轉換器的輸出瑜入電壓比Uo/Ui。

　　如表 DC/DC單端PWM轉換器的輸出獺入電壓比Uo/Ui

　　注：

　　Ui為輸入電壓，Uo為輸出電壓；

　　占空比（尋通比）Du=Ton/Ts=1-Du=Toff/Ts;

　　Ton為開關管的導通時間，Toff為關斷時間；

　　Ts=Ton+Toff為開關周期

　　由如表可知，SEPIC和Zeta轉換器的輸出/輸入電壓比與Buck-Boots（以及Cuk）轉換器相同，它們也屬于升降式轉換器。
