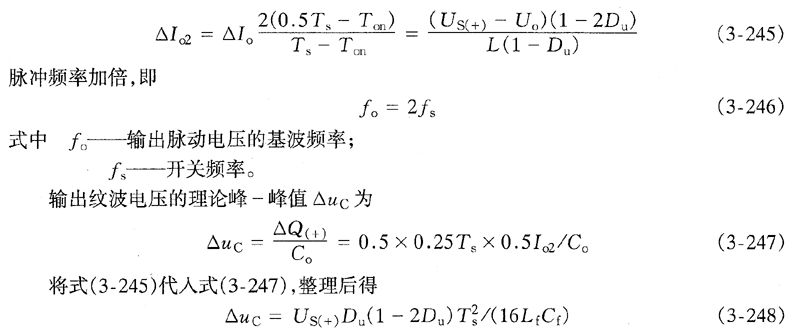

在圖1中，兩個正激式轉換器的驅動脈沖相位應相差180°，即脈沖前沿的時間差為0.5 T_s,如圖1(b)中T_On及T_on在橫軸上所對應的位置。上面一個雙管正激式轉換器輸出電流波形i。（即電感電流）在Ton期間電流上升，在該周期Ts，的其他時間（T_s~T_on）期間電流下降；下面一個雙管正激式轉換器輸出電流波形i，在T_on期間電流上升，其他時間電流下降。兩者的電流為相位 相差180°的兩個脈動電流,相加后得到的雙管正激式管轉換器的總輸出電流i_o2的波形，其電流脈動△I_o2將會顯著減小，從波形上所畫的一 些三角形之間的關系可以寫為：

　　由式（3－248）可知，當U_S（＋）一定，D_U＝0.5時，△_uC＝0；而D_U＝0.25時，△_uC。例如，將波形的占空比D_U相應變化時，也 可以分析得到以上的結論。
