雙管正激式PWM DC/DC轉換器的主電路如圖1所示，其變壓器的次級電路和單管正激式轉換器是一樣的，但初級繞組與兩個開關管V₁和V₂玩串 聯。開關管V₁和V₂在PWM脈沖的作用下同時導通或關斷。在每個開關管和初級繞組之間，各并聯了一個續流二極管D3和D4，使得開關管V₁和V₂ 關斷時。變壓器的儲能有一個釋放回路，經過二極管D3和D4回饋到直流輸人電源。所以雙管正激式PWM DC/DC轉換器是無須另加磁復位措施的 。此外，二極管鳥和碭還可以起到鉗位的作用，將開關管V₁和V₂承受的電壓鉗位在輸人電壓Ui上。

　　有的文獻稱這種電路為混合橋式（Hybrid Bridge）電路。其中，開關管V₁和二極管D₃組成一個橋臂，開關管V₂和二極管D₄組成另一個橋臂 。

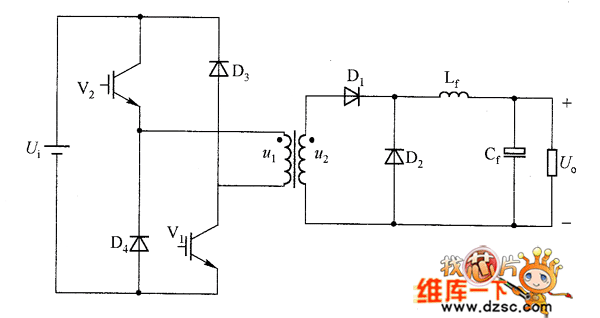

　　圖1 雙管正激式PWM DC/DC轉換器

　　由于電路中的開關管V₁和V₂是同時導通和同時關斷的，變壓器是單方向磁化，故屬于單端電路。其工作原理、波形和計算式都與單管單端正 激式轉換器有很多相同和相似之處，這里不再重復。只對其特點做必要的說明。
