全橋式逆變器的移相控制方式是開關管V₁和V₃輪流導通，各導通180°電角；開關管V₂和V₄也輪流導通，各導通180°電角。但開關管V₁和V₄不是同時導通。V₁先導通，V₄后導通，兩者的導通相差a電角如圖1（a）所示。其中，開關管V₁和V₃分別先于開關管V₄和V₂導通，故將由開關管V₁和V₃組成的橋臂稱為超前臂。由開關管V₂和V₄組成的橋臂稱為滯后臂。

　　圖3－31 移相控制方式

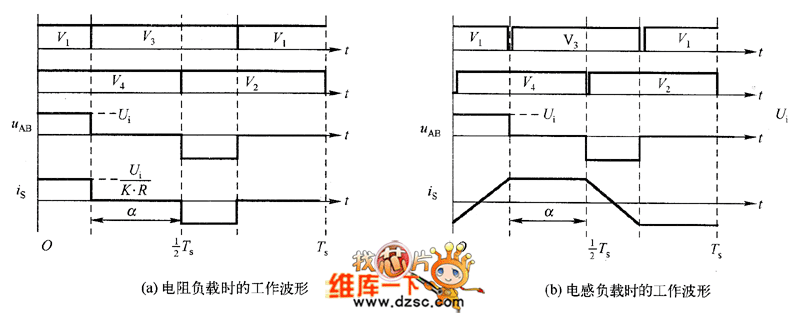

　　在移相控制時，空載電壓UAB的波形和輸出電壓Uo的波形如圖1(a)所示，它與圖1(b)和圖1(a)是相同的。電阻負載時的電壓和電流波形也與圖1(b)和圖1(a)相同。電感負載時的電壓和電流波形如圖1(b)所示，它和圖1(b)相同，也不會使電壓UAB和uo發生畸變。uAB方波電壓的脈寬僅與移相角a有關，當a＝0°時，則UAB的脈寬為180°電角的方波。a越大，則UAB波形的脈寬越窄，與圖1(b)中減小開關管V1和V3的占空比時的情況相同。
