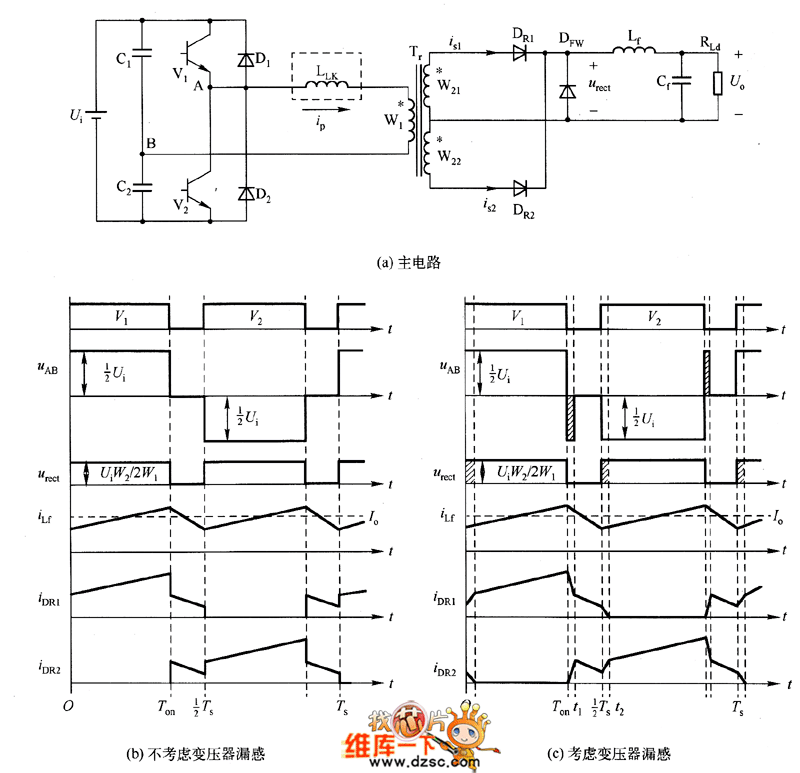

圖1給出了輸出為全波整流電路的半橋式PWM DC/DC轉換器的主電路及其主要工作波形，此電路實際上是兩個正激式PWM DC/DC轉換器的組合，每個正激式轉換器的輸人電壓為   。輸出電壓為U。變壓器初級繞組的匝數為W₁，兩個次級繞組的匝數相等，即W₂₁＝W₂₂＝W₂，變壓器初次級繞組的匝數比K＝W₁/W₂。圖中虛線框內是變壓器的漏感LLK，下面分析LLk＝0時的工作原理。

                      圖3－28 半橋式PWM DC/DC轉換器的主電路及其工作波形

　　當開關管V₁導通時，變壓器初級繞組上的電壓為UAB＝   繞組感應電動勢“x”端為正極性，故整流二極管DR1導通，DR2反偏置截止，輸出濾波電感電流iLf增加。在t＝Ton，時刻開關管V1關斷，由于電流iLf繼續按照原來的方向流動，故次級繞組W21和初級繞組W1中的電流也仍然按照原來的方向流動，電流is1＝iDR1從W21的“*”端流出，電流iP則從“*”端流人，于是二極管D2續流，因此，電壓UAB的極性反轉，使二極管DR2導通。由于兩個整流二極管同時導通，將變壓器的次級電壓鉗位在零位，則初級電位也為零，因此電壓UAB＝0，這時iP＝0。而電流iS2＝iDR2立即增加到isz W22＝is1 W21，此時繞組i1中的電流為零，二極管D2截止。因?yàn)閃21＝W22，故   。實際上，如果不葷慮漏感L_Lk，當開關管V₁關斷時電壓UAB出現負壓的時間極短，所以在圖1（b）中沒有表示出來。

　　在（Ton～Ts/2）期間，電流iLf在電壓U。的作用下下降，所以iW22＝iw21也相應下降。在t＝Ts/2時，開關管V2導通，電壓UAB反向，變壓器繞組電動勢“*”端為負、電流iP從零反向增加到   (不考慮鐵心磁化電流)。電流iDR1從   降到零，  增加到饣Ⅱ。在（Ts/2～Ts/2）期間，電流iLf又增加，故電流iDR2和iW1也相應增加。在t＝Ton+Ts/2時，開關管V2關斷，工作原理與開關管V1關斷時相似。
