一個橋臂，開關管V₁和V₂及反并聯二極管D₁和D₂構成另一個橋臂，兩個橋臂的中點A和B為輸出端，可以通過變壓器Tr變壓輸出，也可以由這兩端直接等壓輸出。因為電容C₁＝C₂，容量較大，故其電壓ui是比較穩定的，中點B的電位基本不變。UB＝Ui，而A點的電位則取決于開關管V1和V2的工作情況。

　　當開關管V1導通時，則UAB＝ui。當開關管碭導通時，則UAB＝-Ui。所以變壓器次級的空載電壓仍。為一個脈寬小于或等于180°電角的交流方波電壓，其脈寬等于TOn，TOn為開關管V₁，或V₂的導通時間。U。的幅值頻率等于逆變器的開關頻率，即TS為逆變器的開關頻率。

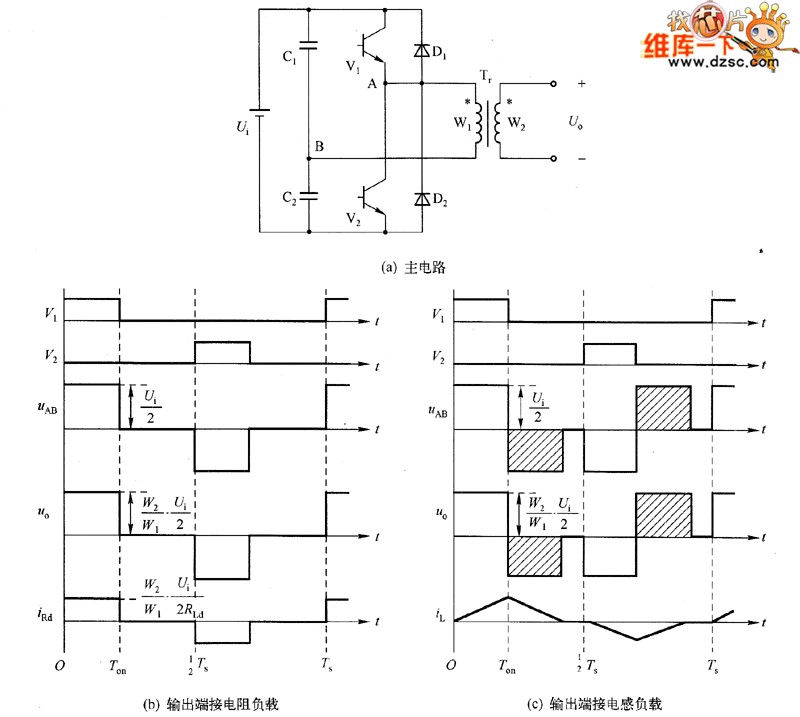

　　如果輸出端接的是電阻負載RI－d，則負載電流的波形和輸出電壓U。的波形相同，其幅值如圖1（b）所示。如果輸出端接的是電感負載L，則電感L的電流iL為三角波。在開關管v₁，或V₂導通期間，在電壓U。的作用下，電流iL線性增加，其值是開關管V₁和V₂的導通占空比，，開關管V1關斷后，電流iL維持原來的方向流動，故變壓器的初級電流經過二極管碭續流，于是電壓UAB變負，。在此電壓的作用下，電流iL下降，下降的速度與增加的速度相同。由此可知，在感性負載時開關管V1和V2、二極管D1，和D2是輪流導通的。由于D2的續流，電壓UAB和U。上形成一個負的面積，如圖1（c）中的陰影部分所示，此情形和推挽式PWM逆變器相似。

　　如果開關管V1，或V2的導通時間超過，則在電感負載時，電壓U。的波形變成為180°的方波，電流iL變成為正、負面積對稱的三角波，并不再受開關管V₁和V₂導通時間變化的影響。
